產品介紹
MMD-220的測量范圍更大,達到200mm
X軸導軌移動直線度:0.25-0.4μm/60mm
測量精度 (L=X軸導軌移動距離): ±(1.5+2L/100) μm,±(1+L/100) μm
測量精度 (H=Z1軸方向測量高度): ±(2+15H/100) μm,±(0.8+10H/100)μm
Z1 軸量程:15mm
Z1 軸分辨率: 1/65536
Z1 軸爬坡角度: 上升77度, 下降88度
軟件:
角度處理（坐標夾角、直線夾角）
圓弧處理（圓弧半徑、圓心距、圓心到直線的距離、交點到圓心的距離等)
點線處理、直線度、槽深、槽寬、溝邊距、溝心距、水平距等參數
氣浮橫導軌X 軸,直光柵尺分辨率:0.1μm
承載重量 60kg
X軸方向測量范圍: 200mm
立柱垂直測量高度: 400mm
Z軸方向測量范圍(工件最大高度): 使用標準配件,300mm (若測量部位為孔內部，孔徑不小于20mm)；另有不同內孔直徑的測桿選擇 |
|
|
|
 |
|

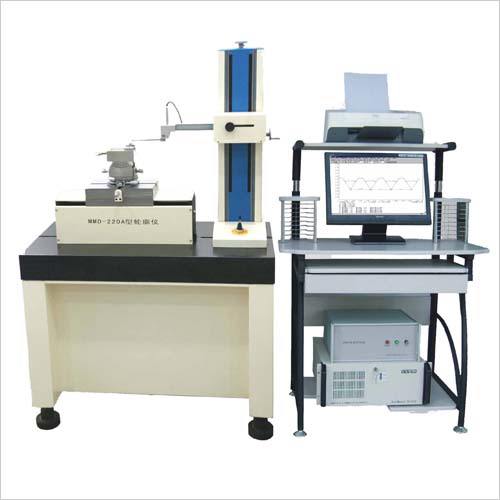

MMD-220工件移動式輪廓儀可測量各種精密機械零件的素線輪廓形狀參數，角度處理（坐標角度，與Y坐標的夾角，兩直線夾角）、圓處理（圓弧半徑，圓心到圓心距離，圓心到直線的距離，交點到圓心的距離，直線到切點的距離）、點線處理（兩直線交點，交點到直線距離，交點與交點距離，交點到圓心的距離）、直線度、凸度、對數曲線、槽深、槽寬、溝曲率半徑、溝邊距、溝心距、輪廓度、垂直距離、傾斜度、水平距離等形狀參數。該儀器最大測量高度達到400mm，最大測量距離可達200mm。
產品特點
·精度高,壽命長---采用超高精度氣浮導軌作為直線測量基準，具有穩定性好、承載大、不易磨損等優點。
·天然花崗巖基座及立柱---造型美觀，機械性能更加穩定可靠。
·高精度光柵尺及進口采集卡---保證數據采樣分辨率，準確度高，穩定性好。
·基于windows操作平臺的專用測量軟件。界面親切美觀，操作方便，測量、分析功能強大，并實現和CAD無縫對接。
·完善的夾具使工件的調整變得更加方便快捷。
技術參數
|
產品型號 |
MMD-220A |
MMD-220B |
|
X軸導軌移動直線度 |
0.4μm /60mm |
0.25μm /60mm |
|
測量
精度 |
(L=X軸導軌移動距離) |
±(1.5+2L/100) μm |
±(1+L/100) μm |
|
(H=Z1軸方向測量高度) |
±(2+15H/100) μm |
±(0.8+10H/100)μm |
|
傳感器量程 |
15mm |
15mm |
|
Z1軸 |
采樣方式 |
傳感器不動，工件氣浮導軌移動采樣 |
|
分辨率 |
1/65536 |
|
產地 |
國產 |
進口 |
|
爬坡角度 |
上升77度 下降88度 |
|
軟件 |
數據處理方式 |
利用威而信自主開發的輪廓儀軟件處理數據、與CAD無縫連接處理數據 |
|
數據處理項目 |
輪廓形狀參數、角度處理（坐標夾角、直線夾角）、圓弧處理（圓弧半徑、圓心距、圓心到直線的距離、交點到圓心的距離等）、點線處理、直線度、槽深、槽寬、溝邊距、溝心距、水平距等參數 |
|
圖形放大倍率 |
可任意縮小、放大 |
|
數據采樣 |
采用精密直光柵觸發采樣；配備優質計算機,對測得輪廓圖形具有CAD處理功能 |
|
速度設定 |
0.02mm/s、0.05mm/s、0.1mm/s、0.2mm/s、0.5mm/s、1mm/s 、2mm/s (七個速度) |
|
氣浮
橫導
軌X
軸 |
直光柵尺分辨率 |
0.1μm |
|
直光柵尺產地 |
國產 |
進口 |
|
承載重量 |
60kg |
|
X軸方向測量范圍 |
200mm |
|
垂直
立柱
Z軸 |
立柱垂直測量高度 |
400mm |
|
Z軸方向測量范圍
（工件最大高度） |
使用標準配件：300mm (若測量部位為孔內部，孔徑不小于20mm)；另有不同內孔直徑的測桿選擇 |
|
電器箱 |
提供儀器所需的硬件支持 |
|
綜合調整臺調整范圍 |
Y軸方向10mm，X軸水平可調±40度，Z軸回轉可調360度（帶微調裝置） |
|
外部
條件 |
標準附件 |
標準圓弧件,標準測頭及測桿(含球測頭、斜測針),隨機光盤(可一鍵恢復系統),常用工具一套 |
|
可選配件 |
大(小)調整工作臺，各種規格測針、測桿，平口鉗,各類夾具,精密電源等 |
|
主機尺寸 |
長×寬×高：750mm×470mm×1350mm |
|
電源 |
220-240v AC，50HZ，單獨地線；最大功率消耗500W |
|
壓縮空氣 |
純凈壓縮空氣：氣壓0.4MP，消耗0.1m3/min（氣源供給0.6MP，0.25m3/min以上） |
|
環境要求 |
工作溫度：10攝氏度到30攝氏度 ；濕度20-80%RH（無結露） |
| |
 |
|
|
|
|
|
|
