產品介紹
CZ系列和AZ比較,臺面的尺寸不同,放大倍數有4個選擇.
工作臺: 354*228 - 450*280mm
玻璃臺尺寸(mm): 210*160 - 306*196
X坐標行程(mm): 150 - 250
Y坐標行程(mm): 100 - 150
Z坐標行程(mm): 100
儀器測量精度(μm): 2.5+L/100(L為被測長度，單位：mm)
X、Y坐標數顯分辨力: 0.5μm
投影屏尺寸(mm): Ф 312，使用范圍,Ф300(刻有米字線)
投影旋轉范圍: 0~360°
旋轉角度數顯分辨力:1 ′,或0.01°
物鏡
放大倍數: 10X(選),20X(選),50X(選),100X(選)
物方線視場(mm): Ф30,15,6,3
物方工作距離(mm): 77.7 44.3 38.4 25.3
測量最大高度(mm): 90
建議放置臺載重: ≥250kg, 尺寸(長*寬*高) 800*550*650(mm)
數據處理系統:可做多點采樣，坐標旋轉，點、線、距離，角度測量
|
|
|
|
 |
|
CPJ系列測量投影儀是光、機、電一體化的精密高效測量儀器。立式投影儀的工件影像可以是全正像也可以為倒像，測量簡易直觀，效率高。儀器光學質量優良，物鏡成清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%。測量投影儀廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。測量投影儀能高效檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。

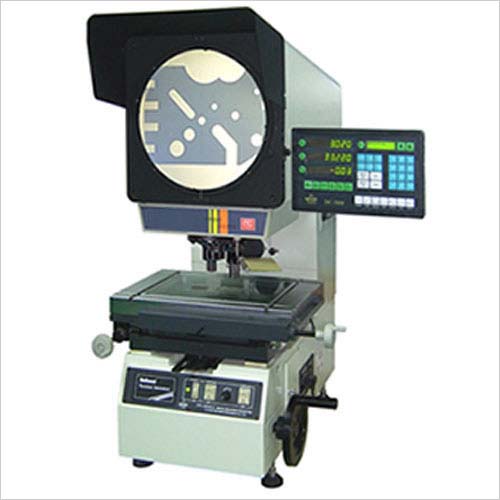

CPJ-3000CZ系列數字式測量投影儀整機品質優良，性能穩定。儀器配有腳踏開關和多功能數據處理表DC-3000，數據輸出和采樣十分方便，使測量更快捷，效率更高。儀器配有物鏡旋轉盤，可同時配備三個物鏡，在不同放大倍率工作時，只需旋轉轉盤即可，不需要在單獨更換物鏡，操作更加方便簡單，儀器調焦由投筒升降實現，行程大，穩定性好；工作臺不升降，增強了穩定性，測量范圍大，精度高。
技術參數
技術參數
|
儀器型號 |
CPJ-3015CZ |
CPJ-3020CZ |
CPJ-3025CZ |
|
工作臺 |
金屬臺面尺寸 |
354*228mm |
404*228mm |
450*280mm |
|
玻璃臺尺寸 |
210*160mm |
260*160mm |
306*196mm |
|
X坐標行程 |
150mm |
200mm |
250mm |
|
Y坐標行程 |
100mm |
100mm |
150mm |
|
Z坐標行程 |
100mm |
100mm |
100mm |
|
儀器測量精度 |
2.5μm+L/100(L為被測長度，單位：mm) |
2.5+L/100(L為被測長度，單位：mm) |
2.5+L/100(L為被測長度,單位：mm) |
|
X、Y坐標數顯分辨力 |
0.5μm |
0.5μm |
0.5μm |
|
外形尺寸 |
780*810*1120mm |
780*810*1120mm |
780*810*1120mm |
|
儀器重量 |
100kg |
100kg |
100kg |
|
投影屏 |
投影屏尺寸 |
Ф 312mm 使用范圍 > Ф300mm(刻有米字線) |
|
投影旋轉范圍 |
0~360° |
|
旋轉角度數顯分辨力 |
1 ′ 或0.01° |
|
物鏡 |
放大倍數 |
10X(選) |
20X(選) |
50X(選) |
100X(選) |
|
物方線視場 |
Ф30mm |
Ф15mm |
Ф6mm |
Ф3mm |
|
物方工作距離 |
77.7mm |
44.3mm |
38.4mm |
25.3mm |
|
測量最大高度 |
80mm |
80mm |
80mm |
80mm |
|
儀器電源 |
100V/240V(AC) 50/60Hz |
|
總功率 |
400W |
|
建議放置臺 |
載重 ≥250kg 尺寸(長*寬*高) 800*550*650(mm) |
|
數據處理系統 |
DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度測量 RS-232數據輸出 |
|
儀器照明 |
透射與反射照明光源均為24V，150W鹵素燈 |
|
冷卻方式 |
強制風冷(三軸流風扇) |
|
儀器選配件 |
微型打印機、光學尋邊器等 M2D -CPJ 軟件等——詳情請見投影儀附件明細 |
|
|
|
|
|
|
|
|
| |
 |
|
|
|
|
|
|
