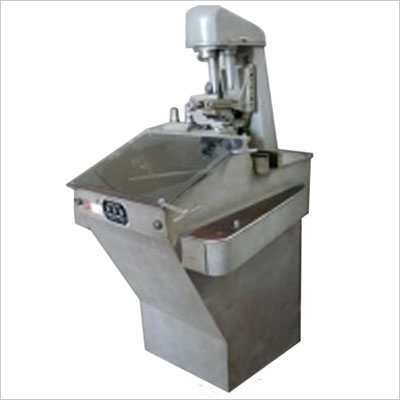

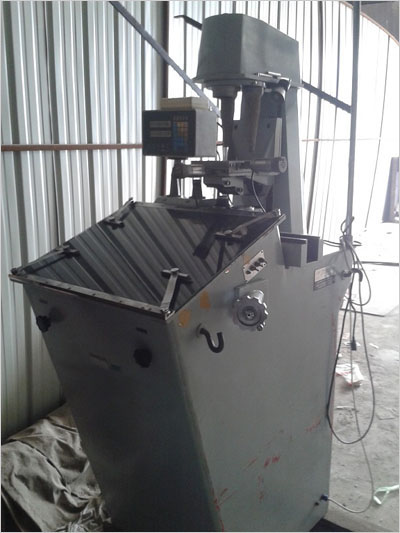

產品介紹
手表,橡膠行業專用的機型,性能可靠,穩定.受到這些行業客戶的青睞.
投影屏尺寸：560×460mm
物鏡放大率（透射照明）：10×、20×、50×、100×
物鏡放大率（反射照明）：10×、20×
放大率誤差：≤0.08%
工作臺尺寸：140×160mm
工作臺工作行程（縱向）：40mm
工作臺工作行程（橫向）：25mm
工作臺工作行程（垂直向）：85mm
工作臺微分筒分劃值：0.01mm
游標分劃值：0.001
工作臺荷重：5kg
外形尺寸：1500×950×1900mm |
|
|
|
 |
|
技術參數
投影屏尺寸：560×460mm
物鏡放大率（透射照明）：10×、20×、50×、100×
物鏡放大率（反射照明）：10×、20×
放大率誤差：≤0.08%
工作臺尺寸：140×160mm
工作臺工作行程（縱向）：40mm
工作臺工作行程（橫向）：25mm
工作臺工作行程（垂直向）：85mm
工作臺微分筒分劃值：0.01mm
游標分劃值：0.001
工作臺荷重：5kg
外形尺寸：1500×950×1900mm
| |
 |
|
|
|
|
|
|
| 相關產品
|
| 1 |  | 型號:VMS-2010-5040(測量范圍:最大500-400mm,精度,3um,手動)
名稱:影像儀,影像測量儀,手動標準型 | 這款是手動的,標準型,性價比很高,我們的影像儀,X,Y軸的臺面都是高質量的大理石平臺,穩定性好.主要的配機,照相設備都用的是配置較高,或者進口的產品.
有效測量行程: 200*100,300* | | | 2 |  | 型號:CNC3020-6050(全自動,三軸,測量范圍最大是600*500,精度,3um,分辨率,0.00
名稱:全自動影像測量儀,CNC影像儀 | 這款是全自動的."三軸".
有效測量行程:300*200*200,400*300*200,500*400*200, 600*500*200mm
Z軸調焦升降范圍: | | | 3 |  | 型號:CNC3020-6050(全自動,四軸,測量范圍最大是600*500,精度,3um,分辨率,0.00
名稱:全自動影像測量儀,CNC影像儀(四軸) | 這款是4軸,相比3軸,這一系列的設備,多了一個Z軸的自動對焦功能.讓檢測變得更方便,準確.
有效測量行程: 300*200*200,400*300*200,500*400*200, 600*5 | | | 4 |  | 型號:CPJ-3007,3010,3015(調焦方式: 工作臺上下移動)
名稱:臺式投影儀,測量投影儀(反像) | 這款是基本的經典系列,
反像型,焦距調節是工作臺的上下移動.
金屬臺面尺寸(mm): 340*152
玻璃臺尺寸(mm): 196*96
X坐標行程(mm): 150
| | | 5 |  | 型號:CPJ-3007Z,3010Z,3015Z:正像,X,Y軸范圍不同.坐標示值誤差可達(3+L/75)
名稱:臺式投影儀,測量投影儀(正像) | 正像型
CPJ-3007Z,CPJ-3010Z,CPJ-3015Z,3款設備尺寸有區別.
金屬臺面尺寸(mm): 340*152
玻璃臺尺寸(mm): 196*96
X | | | 6 |  | 型號:CPJ-3015A,3040A(調焦方式:投影筒上下移動,反像,)
名稱:立式投影儀,測量投影儀(反像) | 這款系列的精度比較高,達到2.5+L/50,有5個型號的大小可以選擇,
圖像是反像型,調焦方式是投影筒上下移動
金屬臺面尺寸(mm): 最大達,606*466
玻璃臺尺寸(mm | | | 7 |  | 型號:CPJ-3015AZ,3040AZ(正像系列,X,Y軸的范圍:150-400mm,100-300mm
名稱:立式投影儀,測量投影儀(正像) | 正像型
工作臺: 354*228 - 606*466mm
玻璃臺尺寸(mm): 210*1600 - 450*350
X坐標行程(mm): 150 - 400
Y坐 | | | 8 |  | 型號:CPJ-3015CZ,3025CZ正像(X坐標:150-250mm，Y坐標:100-150mm)
名稱:臺式投影儀,工業投影儀(正像) | CZ系列和AZ比較,臺面的尺寸不同,放大倍數有4個選擇.
工作臺: 354*228 - 450*280mm
玻璃臺尺寸(mm): 210*160 - 306*196
X坐標行 | | | 9 |  | 型號:CPJ-3020W,4025W:臥式機(反像,X坐標:200-250mm,Y坐標:75-100mm)
名稱:臥式投影儀,測量投影儀(反像) | W系列是臥式的設備,
CPJ-W臥式投影儀具有穩定可靠的機械結構和高精度的放大倍率。可將被測量工件的輪廓、截面和表面形狀的準確的成像到投影儀屏上，適用于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與 | | | 10 |  | 型號:560
名稱:立式投影儀 | 手表,橡膠行業專用的機型,性能可靠,穩定.受到這些行業客戶的青睞.
投影屏尺寸：560×460mm
物鏡放大率（透射照明）：10×、20×、50×、100×
物鏡放大率（反射照 | |
|
|
|
|
|
|
