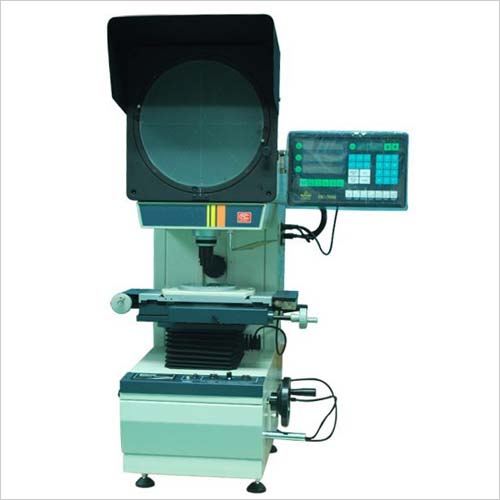

產品介紹
正像型
CPJ-3007Z,CPJ-3010Z,CPJ-3015Z,3款設備尺寸有區別.
金屬臺面尺寸: 340*152
玻璃臺尺寸: 196*96
X坐標行程: 150
Y坐標行程: 50
Z坐標行程: 90(調焦)
儀器測量精度(μm): 3+L/50(L為被測長度,單位：mm)
X,Y坐標數顯分辨力: 0.5μm
投影屏尺寸: Ф 312，使用范圍 > Ф300(刻有米字線)
投影旋轉范圍: 0~360°
旋轉角度數顯分辨力: 1 ′ 或0.01°
物鏡放大倍數: 10X(選),20X(選),50X(選),100X(選)
物方線視場(mm): Ф30 Ф15 Ф6 Ф3
物方工作距離77.7, 44.3, 38.4, 25.3
測量最大高度: 80
載重 ≥250kg
數據處理系統: 可做多點采樣，坐標旋轉，點、線、距離，角度測量
|
|
|
|
 |
|
CPJ系列測量投影儀是光、機、電一體化的精密高效測量?jī)x器。立式投影儀的工件影像可以是全正像也可以為倒像，測量簡易直觀，效率高。儀器光學質量?jī)?yōu)良，物鏡成清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%。測量投影儀廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。測量投影儀能高效檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。
CPJ-3000Z系列測量投影儀結構緊湊，外形簡潔美觀，經濟實用，可靠性好，坐標示值誤差可達(3+L/75)μm，輪廓投影儀能夠高效的對工件進行直接測量和比較測量，例如：沖壓件、齒輪、螺紋，刀具等。在機械制造、電子、模具、儀器儀表和鐘表等行業都得到了廣泛的應用。
技術參數
|
儀器型號 |
正像型 CPJ-3007Z |
正像型 CPJ-3010Z |
正像型 CPJ-3015Z |
|
工作臺 |
金屬臺面尺寸 |
260*152 |
306*152 |
340*152 |
|
玻璃臺尺寸 |
125*100 |
175*100 |
196*96 |
|
X坐標行程 |
75 |
100 |
150 |
|
Y坐標行程 |
50 |
50 |
50 |
|
Z坐標行程 |
90(調焦) |
90(調焦) |
90(調焦) |
|
儀器測量精度 |
2.5μm+L/100(L為被測長度,單位：mm) |
2.5μm+L/100(L為被測長度,單位：mm) |
3μm+L/100(L為被測長度,單位：mm) |
|
X、Y坐標數顯分辨力 |
0.5μm |
0.5μm |
0.5μm |
|
外形尺寸 |
770*550*1100mm |
770*550*1100mm |
770*550*1100mm |
|
儀器重量 |
120kg |
125kg |
130kg |
|
投影屏 |
投影屏尺寸 |
Ф 312mm 使用范圍 > Ф300mm(刻有米字線) |
|
投影旋轉范圍 |
0~360° |
|
旋轉角度數顯分辨力 |
1 ′ 或0.01° |
|
物鏡 |
放大倍數 |
10X(選) |
20X(選) |
50X(選) |
100X(選) |
|
物方線視場 |
Ф30mm |
Ф15mm |
Ф6mm |
Ф3mm |
|
物方工作距離 |
77.7mm |
44.3mm |
38.4mm |
25.3mm |
|
測量最大高度 |
80mm |
80mm |
80mm |
80mm |
|
儀器電源 |
100V/240V(AC) 50/60Hz |
|
總功率 |
400W |
|
建議放置臺 |
載重 ≥250kg 尺寸(長*寬*高) 800*550*650(mm) |
|
數據處理系統 |
DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度測量 RS-232數據輸出 |
|
儀器照明 |
透射與反射照明光源均為24V，150W鹵素?zé)?SPAN lang=EN-US> |
|
冷卻方式 |
強制風冷(三軸流風扇) |
|
儀器選配件 |
微型打印機、光學尋邊器等 M2D -CPJ 軟件等——詳情請見投影儀附件明細 |
|
|
|
|
|
|
|
|
另本機標配：圓工作臺組件
|
|
 |
|
|
|
|
|
|
