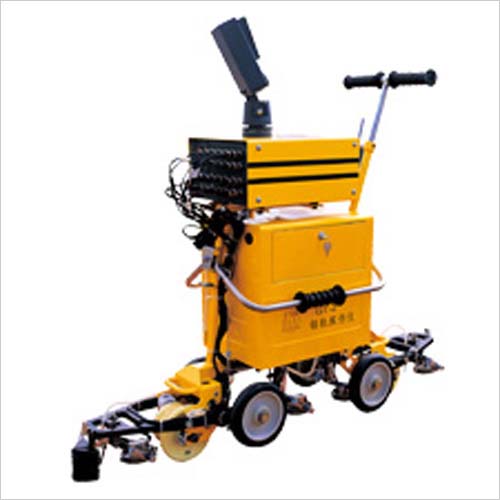

GT-2/2B型型數字化鋼軌超聲探傷儀，是一種鐵路專用的全數字式、彩色顯示、輕便手推式鋼軌超聲探傷設備。適合于43～75KG/m鋼軌的探傷。該設備能滿足新的鋼軌探傷工藝要求且具有優越的拓展性，能有效的檢驗出軌頭、軌腰、軌底的各種缺陷，基本上掃除了軌頭的檢測盲區。的探頭布局特別適合于長軌的檢測；高效的數據處理減少人為誤差；儀器的二級管理模式強化現場探傷管理；缺陷記錄、全程記錄、動態錄象及跟計算機通訊等功能解決了缺陷電子存檔的問題。GT-2/2B型數字化鋼軌超聲探傷儀是一種高效、高可靠性的鋼軌專用探傷設備。
產品特點
·可根據用戶和現場的要求不斷改進和升級。
·嶄新的外觀和結構設計，重量輕，方便現場使用。
·面板僅六個按鍵和一個多用旋鈕，易學易用，親和的人機對話模式。
·采用5.7"屏幕寬溫彩色TFT液晶顯示器，小型清晰容易分辨，顯示亮度可調，陽光下不需遮光罩。
·不同通道的波形線采用不同顏色分別顯示，缺陷波形采用聲、光報警辨別。
·28種波形顯示方式，兼容傳統，并有改進，新的顯示方法，更方便觀察波形，可以觀察通道，也可以重點觀看特定通道。
·十通道設計，滿足新、老工藝的要求，具備工藝的拓展性。
·的控制電路，靈活的增益曲線，可儲存、調用，使針對性探傷成為可能。
·可存儲1000幅記錄，100幅錄像，長時間的全程記錄可以隨時導入U盤中。
·參數可以保存和調用，切換方便，不需反復調節參數。
·可以同計算機通訊和對儀器的軟件進行升級，直接驅動打印機進行打印。
·用電腦實時控制及邏輯電路代替了模擬控制調整電路，具有傷損聲程、水平、深度三種定位方式的數字顯示，使探傷人員能快速的了解現場鋼軌的傷損信息。
·具備權限分級管理，高級調校功能僅供檢測技師設定儀器使用。
·具備位移檢測功能，實現位移計算，便于全程記錄波形的區段、地點的識別。
·具有全程記錄功能，可實現檢測過程的全記錄，便于回來后進行回放、對比、對傷損管理。
·的校準錄像功能，可對復核過程做詳細記錄，把現場檢測情況拷貝回去，便于進行分析判斷。
·具備USB接口，可接大容量U盤存儲數據，也可通過USB通訊口將數據轉存到電腦上，便于存檔管理。
·具備打印口，可直接用打印機打印檢測報告。
·軟件可以升級，根據不同要求增加功能。
·新型大容量水箱采用防銹蝕設計。
·主機內置新材料、環保大容量鋰電池，騰出更大工具箱空間。
·優良的探頭組合，檢測軌頭，便于發現各種鋼軌缺陷，大大提高檢測能力。
技術參數
|
發射接收通道數及工作方式 |
共10通道，可9通道循環工作，各通道分別發射接收，以及設置有一個專門的校準 |
|
通道頻率范圍 |
2～4MHz |
|
增益 |
總增益量90dB，各通道獨立調節 |
|
動態范圍 |
抑制最小時不低于16dB，抑制最大時2～6dB |
|
重復頻率 |
每個通道400Hz |
|
波形顯示方式 |
多種顯示方式可選，包括推薦方式，傳統方式等 |
|
檢測范圍 |
具有自動及43、50、60、75kg/m各檔；由軟件控制，自動設置 |
|
水平線性誤差 |
≤1% |
|
垂直線性 |
≤15% |
|
報警閘門調節方式 |
報警閘門的前沿、寬度、閥值可通過軟件隨意調節 |
|
報警方式 |
包括實時報警、可選的螺孔雙波報警和延時二選一報警方式 |
|
報警指示 |
采用聲光結合報警方式，同時顯示報警缺陷波的聲程、水平、垂直距離 |
|
可調的增益曲線 |
用戶可根據實際需要進行增益曲線的調整，以滿足實際探傷的要求 |
|
探傷靈敏度余量 |
0°探頭：探測WGT-3試塊110mm底面，當波高達80%時的靈敏度余量不小于36dB |
|
37°探頭和70°探頭：探測WGT-3試塊上Φ3×65橫通孔，當波高達80%時的靈敏度余量不小于40dB |
|
動態探傷能力 |
配用0°，37°，70°路軌專用探頭，可發現鋼軌對比試塊的人工缺陷并發出相應的報警指示 |
|
儀器使用電源 |
直流12V（鋰電池組） |
|
連續工作時間 |
≥8h |
|
重量 |
27Kg（含手推車、儀器主機、電池組、充電器） |
|
水箱容量 |
≥15L |
|
