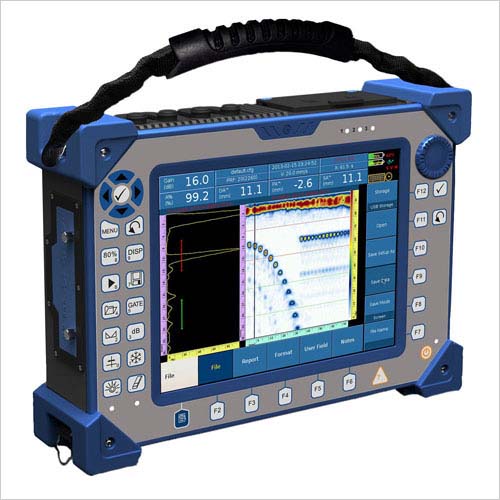

Cany-96便攜式超聲相控陣探傷儀是新一代相控陣檢測設備。Cany-96具有強大的檢測能力，可實現多種掃查方式和聚焦方式，大大提高了檢測可靠性；可同時進行不同深度掃查，檢測更為靈活高效。界面設計友好通用，操作簡單方便，配套的相控陣探頭可解決多種復雜的檢測問題，節約檢測成本。
產品特點
·最高32/128相控陣
·可對每個聲束進行校準
·雙獨立通道TOFD檢測
·多組并行掃查
·線性/扇形/靜態/深度四種掃查
·負方波發射,脈寬精度高達2.5ns
·深度/聲程/投影/自由面四種聚焦
·PRF可達20KHz
經典應用
簡易操作：
便利的設置向導 可進行材料的選擇，以及聲速和工件形狀的設置。快速的探頭和楔塊選擇或自定義。組向導可實現同一探頭設置不同的掃查區域和方式。多種焊縫坡口類型可供選擇。
實時成像：
強大的數據分析 配備參考和測量光標，用于缺陷定量和生成報告。可對A掃描、B掃描、S掃描和C掃描進行交互式分析，缺陷分析更為準確。測量結果都可以在線得到，也可以保存完整的A掃描之后重新調出離線分析。
校準：
全功能的校準 保證了每個聚焦法則都等同于單通道探傷儀，確保檢測精度。簡單易用的幫助式菜單可指導用戶輕松完成聲速、楔塊延遲、靈敏度等校準。
聚焦法則：
的聚焦成像 確的圖像分辨率，角度精度可達0.1°。聚焦方式可根據需要進行設置，缺陷顯示更為清晰。多種聚焦法則可選，滿足更多檢測需求。
技術參數
|
配置 |
發射/接收 |
2/4 |
|
范圍 |
9900μs |
|
聲速 |
635-15240m/s |
|
脈沖發生器 |
檢測模式 |
PE/PC/TT/TOFD |
|
脈沖電壓 |
50V/100V 50v/100v/200v |
|
脈沖方式 |
負方波 |
|
脈沖寬度 |
30-500ns |
|
脈沖上升時間 |
<8ns |
|
PRF |
20KHz |
|
延遲 |
延10μs/2.5ns |
|
阻尼 |
NA 50Ω/ 500Ω |
|
接受器 |
增益 |
0 dB～80 dB |
|
最大輸入信號 |
0.5-15MHz |
|
接收器輸入阻抗 |
200Ω |
|
接收器帶寬 |
60pF |
|
接收器延遲 |
10μs/2.5ns |
|
數據采集 |
采樣率 |
100MHz |
|
ADC分辨率 |
10bit |
|
最大A掃描長度 |
8192 |
|
焦點數量 |
1024 NA |
|
聚焦類型 |
深度/聲程/投影面/聚焦面/自動NA |
|
檢波 |
FW/HW+/HW-/RF |
|
同步 |
始脈沖或閘門 |
|
掃描與顯示 |
掃描類型 |
線性/扇形/靜態/深度掃查 NA |
|
顯示模式 |
顯示模式 A/B/C/S掃描 TOFD |
|
測量單位 |
mm/inch |
|
物理性質 |
門限 |
A/B/I |
|
閘門閾值 |
0-98% |
|
閘門觸發模式 |
峰值、前沿 |
|
檢測報告 |
網頁格式 |
|
綜合數據存儲 |
可插拔存儲器U盤/SD卡 |
|
顯示屏尺寸 |
10.4 inch |
|
顯示分辨率 |
800*600pixel |
|
顯示類型 |
TFT LCD觸摸屏 |
|
I/O接口 |
USB 3個 |
|
以太網 |
10/100M |
|
視頻輸出 |
DVI/VGA 兼容 |
|
編碼器 |
支持 |
|
語言 |
中文/英文/法語/俄語等 |
|
電池和電源 |
直流供電電壓15VDC 4A |
|
電池類型 |
鋰電池 |
|
充電方式 |
主機上充電，可同時操作設備 |
|
連續工作時間 |
6小時 |
|
外殼尺寸 |
325mm*230mm*130mm |
|
重量 |
4.5Kg(不包括電池) |
|
