Cany-66W焊縫探傷儀性能優良，質量可靠。焊縫檢測是超聲波探傷運用較多的地方，也是難判斷的地方。焊縫結構多樣，又存在焊疤焊瘤熱影響區等諸多不利因素，都會干擾實際探傷效果，Cany 66w焊縫超聲波探傷儀采用方波技術，提高了超聲波的穿透能力和性噪比，利于檢測各種材質厚度工件。直觀的焊接剖面顯示，簡化的探傷難道，也提高了檢測效率。
產品特點
·根據IP54標準設計的防護
·適應惡劣條件和工業環境
·幫助分析的視覺化工具
·反應高度靈敏的波形顯示
產品優勢
·
·多年超聲波探傷儀生產經驗
·經典設計符合國內操作習慣
·平民化的價格及優質服務
技術參數
|
一般參數 |
檢測范圍 |
0.5mm～9999mm（鋼縱波） |
|
聲速范圍 |
1000m/s～15000m/s，連續可調 |
|
掃描延時 |
-10mm～1000mm，步進連續可調 |
|
探頭延時 |
0μs～199.9μs |
|
水平線性誤差 |
<0.1% |
|
垂直線性誤差 |
<3% |
|
增益調節 |
0dB～110 dB，分0/0.1/0.5/1.0/2.0/6.0 |
|
閘門 |
2個 |
|
分辨率 |
靈敏度余量 |
>62dB |
|
動態范圍 |
>36dB |
|
遠場分辨率 |
>36dB |
|
脈沖發生器 |
發射脈沖 |
負尖脈沖 |
|
工作頻率范圍 |
0.5MHz～22 MHz，頻率分段可選 |
|
重復頻率 |
25Hz～1000Hz |
|
接收器 |
采樣頻率 |
硬件實時采用頻率400 MHz |
|
阻尼 |
50Ω、100Ω、200Ω、500Ω |
|
檢波方式 |
雙向、正向、負向、射頻 |
|
工作方式 |
工作方式 |
單晶或雙晶模式 |
|
測量模式 |
前沿或峰值 |
|
主要功能 |

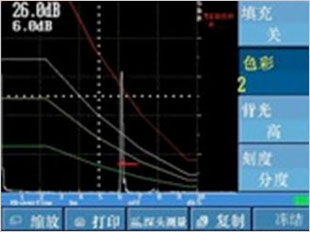

DAC曲線 |
逐個取點，自動生成，隨意修正取樣點 |
|
DGS曲線 |
大平底、平底孔、橫通孔 |
|
曲面修正 |
自動校正弧面探測結果 |
|
峰值記憶 |
幫助記錄最高回波 |
|
包絡功能 |
記錄回波變化軌跡 |
|
自動增益 |
自動增益高度可自行調節 |
|

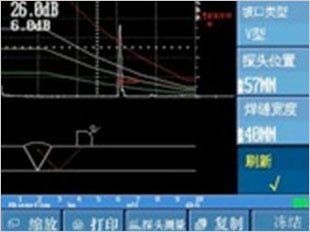

焊縫圖示 |
直觀缺陷顯示，圖片可存儲/回放/打印 |
|
自動校準 |
材料聲速/探頭角度/探頭延時（零點） |
|
連續錄像 |
探傷可全程錄像 |
|
數據處理 |
參數存儲 |
可存儲常用探傷參數及檢測結果數據 |
|
檢測通道 |
30個快捷通道 |
|
檢測報告 |
自行生成探傷報告，可編輯/打印 |
|
電腦連接 |
可直接連接電腦進行分析/回放/打印 |
|
報警 |
報警類型 |
聲光報警 |
|
報警條件 |
閘門的任意邏輯組合 |
|
產品規格 |
外型尺寸 |
220×170×60 mm |
|
重量 |
1.4公斤，包含一個電池 |
|
數據存儲 |
存儲裝置 |
標準USB存儲裝置，或快速以太網 |
|
數據文件存儲容量 |
2G |
|
I/O接口 |
USB接口 |
2個 |
|
揚聲器輸出 |
有 |
|
視頻輸出 |
有 |
|
以太網 |
10/100 Mbps |
|
顯示 |
顯示器尺寸 |
5.7”寬屏 |
|
分辨率 |
640像素×480像素 |
|
類型 |
高亮度TFT液晶 |
|
電源 |
電池類型 |
智能鋰離子電池 |
|
電池供電時間 |
持續工作時間8小時以上 |
|
環境指標 |
工作溫度范圍 |
-20℃～50℃ |
|
相對濕度 |
0%～85% |
|
