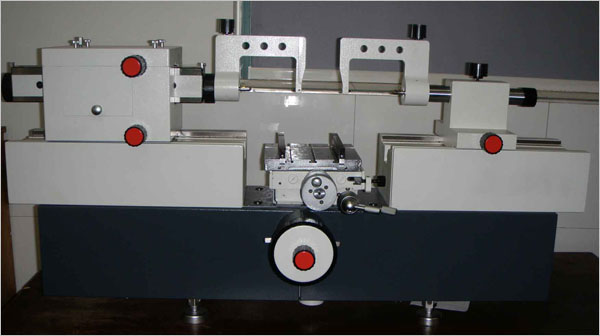

投影一米、二米、三米測長機是一種大型精密長度測量的計量儀器。它能準確地測量一些超長工件的內外尺寸，可用比較法檢定尺寸大于100mm的四、五等量塊，可直接測量外徑千分尺的校對量棒及內徑千分尺和自制量棒，還可測量各種卡板的內尺寸、內孔直徑和外螺紋中徑等。廣泛用于航天航空業、機械制造業、科研院所等行業的檢查站和計量部門。
產品特點
·基座采用優質鑄鐵，經長期自然時效處理，確保足夠鋼性和穩定性；
·利用愛賓斯坦光學原理，實時修正阿貝誤差保證了測量精度；
·投影讀數屏采用新穎投影系統，像質清晰；
·工作臺可多方向運動、旋轉和偏擺，方便各種形狀零件的檢測；
·測量附件齊全，使用范圍廣。
技術參數
測量范圍（mm）
外尺寸：0-1000，0-2000，0-3000
內尺寸：30-900，30-1900，30-2900
大小測鉤深度：5-50
外螺紋中徑測量：0-140mm
最小分度值：0.001mm
測外尺寸準確度
微米分劃尺的示值誤差：
±60μm范圍內≤±0.20μm
超過±60μm范圍內≤±0.25μm
毫米分劃尺的示值誤差≤±(0.6+L/200)μm
分米分劃尺的示值誤差≤±(0.5+L/100)μm
其中L為測量值，單位mm
測量軸示值變動性
外尺寸測量：≤0.1μm
內尺寸測量：≤0.5μm
測量力(N)
外尺寸測量：2±0.4
內尺寸測量：1.5~2
萬能工作臺（mm ）
垂向行程：0~70
橫向行程：0~40
水平位置縱向浮動行程：10
橫向測微鼓分度值：0.01
工作臺荷重：10kg
頂針架最大夾持直徑（mm ）
當長度在0~170時 ф140
當長度在170~210時ф130
V型支架
高度調節范圍(mm)：>28
支承工件直徑范圍：至ф30mm
量塊支架：支承量塊長度至1000mm
量塊研合架：量塊架研合長度至 100mm
V型鐵工作范圍：最大至ф45mm
環境要求：室內溫度20℃±1℃，相對濕度小于60%
|
