產品介紹

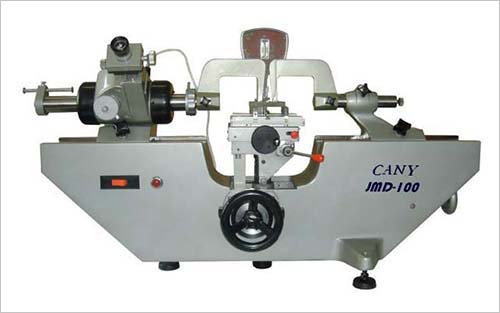

JMD-100萬能測長儀是光機電結合的長度計量儀器，可用于各種圓柱形、球形、平行平面等精密器具和零件的外形和內孔尺寸的直接測量和比較測量（如量塊,量棒,塞規,樣圈,鋼球等）及內外螺紋的中徑等測量。 |
|
|
|
 |
|
JMD-100萬能測長儀是光機電結合的長度計量儀器，可用于各種圓柱形、球形、平行平面等精密器具和零件的外形和內孔尺寸的直接測量和比較測量（如量塊,量棒,塞規,樣圈,鋼球等）及內外螺紋的中徑等測量。還可以使用儀器的附件進行各種特殊測定工作，具有一定的萬能性。
萬能測長儀是計量室基本長度計量儀器，也是高等教學的典型教學設備。
產品特點
·底座采用經長時效處理的優質鑄鐵，剛性強，穩定性好
·采用雙套線與單線讀數系統，瞄準精度高，測量準確
·工作臺可多方向運動、旋轉和偏擺，方便不同形狀零件的檢測
·具有頂針架、測鉤、測帽等多種附件，測量范圍廣
產品用途
·外尺寸：
平行平面被測件的測量：如：量塊
球形平面被測件的測量：如：量棒、鋼球
柱形面被測件的測量： 如：圓柱體
·內尺寸：
平行平面被測件的測量：如：卡板
孔徑的測量： 如：環規
·螺紋：
內外螺紋中徑的測量
·比較測量：
采用臥式投影光學計管及大小活動測鉤可進行內外尺寸比較測量
技術參數
|
測量范圍 |
直接測量(mm) |
0～100 |
|
比較測量(mm) |
外尺寸 |
0～500 |
|
內尺寸 |
使用大小測鉤：10～200 |
|
使用電眼測量裝置：1～20 |
|
外螺紋中徑測量：0～180 |
|
內螺紋中徑測量：14～140 |
|
分格值 |
0.001mm |
|
測量力 |
1.5N～2.5N |
|
穩定性 |
外尺寸測量 |
0.3μm |
|
內尺寸測量 |
0.5μm |
|
儀器準確度 |
外尺寸測量 |
≤(1+L/200)μm |
|
內尺寸測量 |
≤(1.5+L/100)μm |
|
L－被測件長度，單位：mm |
|
萬能工作臺 |
測微鼓分度值 |
0.01mm |
|
橫向行程 |
25mm |
|
垂向行程 |
100mm |
|
最大承重 |
10kg |
|
頂針架 |
最大夾持直徑 |
長度≤85mm時：φ180mm |
|
長度=200mm時：φ20mm |
|
儀器外形尺寸 |
910*365*565(mm) |
|
儀器重量 |
約100kg |
|
測帽內徑配合尺寸 |
φ6H7
|
|
測量桿與測帽內徑配合的外徑尺寸 |
φ6g6 |
| |
 |
|
|
|
|
|
|
