產品介紹
這款是通用件,標準件的款式,適合容易夾裝的物件,如果是萬向節,連桿,曲軸等零件,需要購買同系列的專用夾具型號.
規格有1000,2000,4000,6000,9000A.
周向磁化電流：AC 0-9000A（標準試件）有效值，連續可調
縱向磁化磁勢：AC 0-24000AT有效值，連續可調
暫載率：≥25%
探傷靈敏度：7/50A1型試片清晰顯示
探傷節拍：約35秒/件(人工上料及觀察時間除外，探傷時間和工藝過程可根據需方實際需要，程序可修整)
固定式紫外燈紫外線輻照度：工件探測面紫外線輻照度≥1000μW/cm2
周向采用通電法，磁化電流無極可調，對于長度1200mm以內的通心管件亦可采用穿棒法感應磁化（小孔心管件除外）
電極間距： 0～2800mm可調
可兼顧熒光磁粉探傷及普通濕法磁粉探傷
電極板直徑: Φ600mm |
|
|
|
 |
|

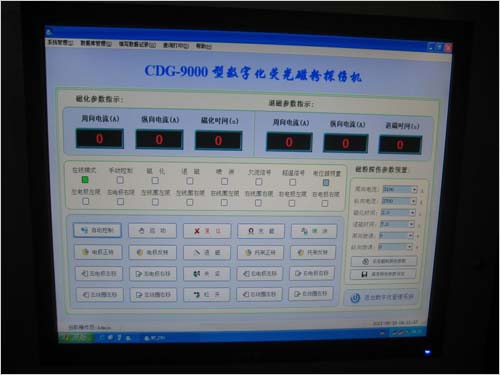

采用自主研發的系統控制管理程序，方便的實現了探傷機數字化控制，具有充退磁電流的數字設定、磁粉探傷的數據庫管理、報表預覽打印、設備實時工作狀態監測及其他智能控制要求。
技術參數
周向磁化電流：AC 0-9000A（標準試件）有效值，連續可調；
縱向磁化磁勢：AC 0-24000AT有效值，連續可調；
暫載率：≥25%。
夾持方式：氣動夾緊。
運行方式：手動/自動
探傷靈敏度：7/50A1型試片清晰顯示；
探傷節拍：約35秒/件(人工上料及觀察時間除外，探傷時間和工藝過程可根據需方實際需要，程序可修整)；
固定式紫外燈紫外線輻照度：工件探測面紫外線輻照度≥1000μW/cm2。
電源：三相四線 380V±5% 50Hz 350A。
外形總尺寸（約）: 4200mm(L)×1200mm(W)×1600mm(H)
壓縮空氣： 0.4～0.6MPa。
使用環境：溫度-5℃+40℃，相對濕度≤80%，無腐蝕氣體、粉塵。
總重量：約3200Kg。
具體技術要求
周向采用通電法，磁化電流無極可調，對于長度1200mm以內的通心管件亦可采用穿棒法感應磁化（小孔心管件除外）；
電極間距： 0～2800mm可調；
可兼顧熒光磁粉探傷及普通濕法磁粉探傷；
電極板直徑：Φ600mm

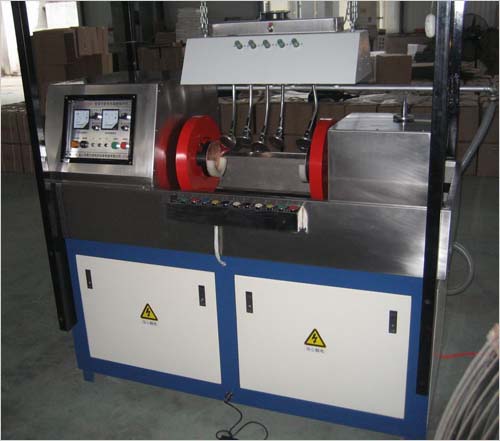

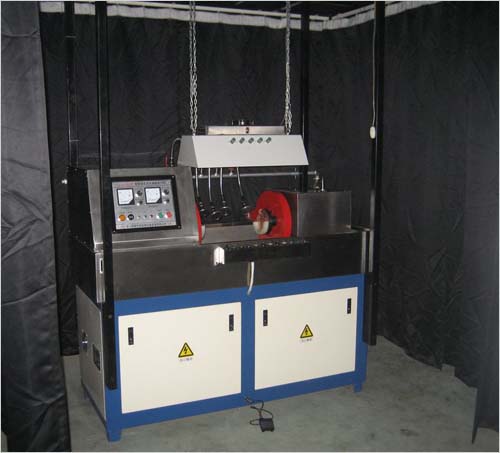

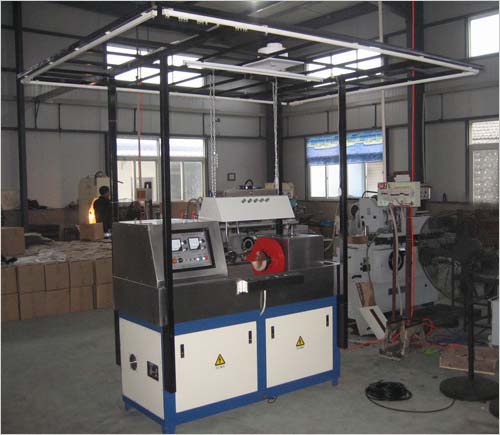

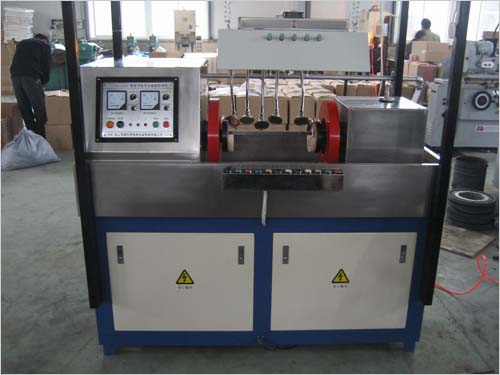

CDG-2000（見下圖）

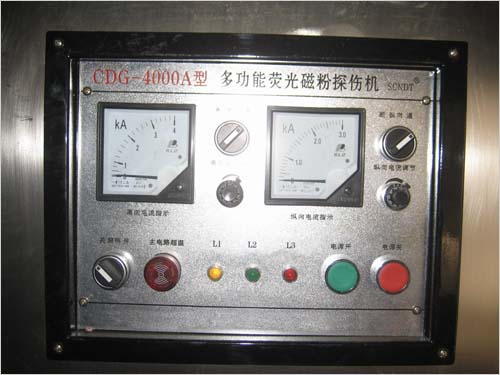

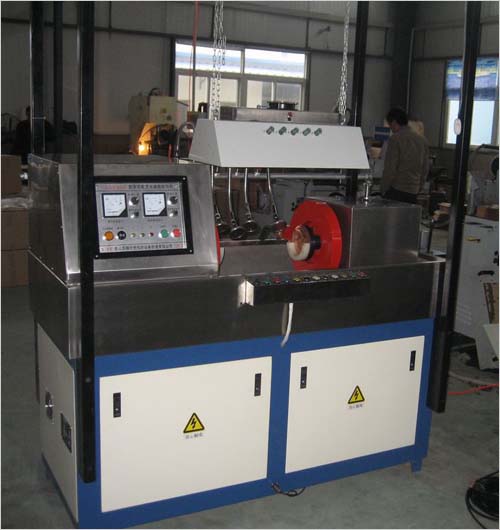

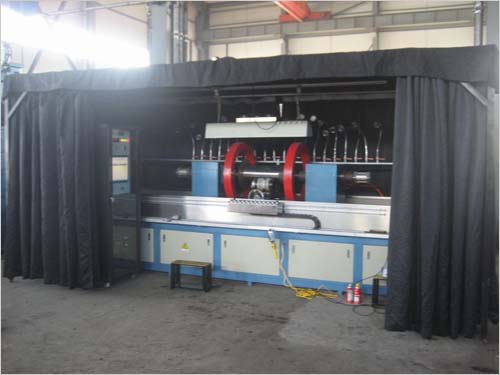

CDG-4000（見下圖）

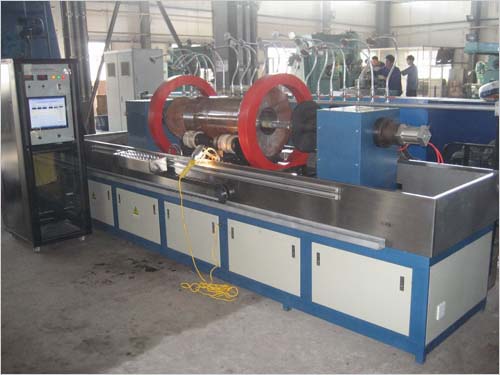

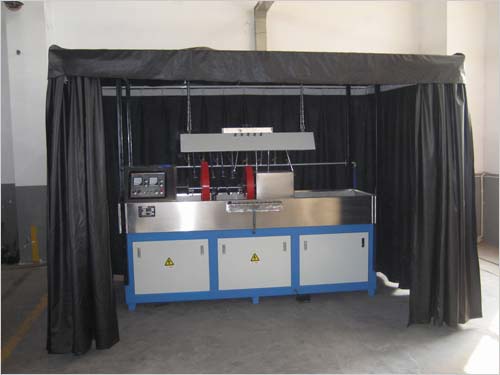

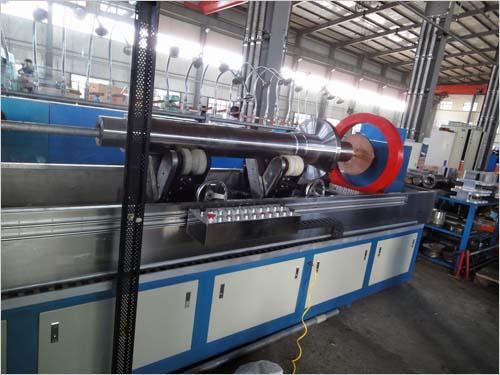

CDG-9000（見下圖）
| |
 |
|
|
|
|
|
|
| 相關產品
|
| 1 |  | 型號:CDX-1-5(配多個探頭),
名稱:便攜式磁粉探傷儀(手持,移動) | 這款便攜式的,可以總共選配4種探頭:
1)A型探頭:也稱馬蹄磁軛探頭或角焊縫探頭,活極距:20-160㎜;提升力:AC≥4.5㎏,DC≥18㎏
2)D型探頭:也稱電磁軛探頭.極距：60 | | | 2 |  | 型號:CJE-220,CJE-12/220(磁軛,極距50-200mm,提升力28公斤)
名稱:便攜式磁粉探傷儀,微型磁軛探傷儀 | CJE系列微型磁軛探傷儀,是利用磁軛對鐵磁性材料制成的工件進行磁化的輕便微型磁粉探傷設備
充電時間: 8-15 h
電瓶使用時間: 6小時以上
工作間隙時間: 2分鐘開,2 | | | 3 |  | 型號:CJX角焊縫
名稱:便攜式磁粉探傷儀,微型磁軛探傷儀 | 對異形面,形狀復雜工件探傷尤其適用.
極距:20-160mm
提升力:AC≥4.5Kg,DC≥18Kg
退磁時間:4秒
探頭溫升:≦60°C
工作節拍:建議在長時間連續工作時:充磁時間≦3秒,間隙時間≧5秒 | | | 4 |  | 型號:CXX-3B(大圓環探頭檢測,物件通過中間探傷)
名稱:便攜式磁粉探傷儀(旋轉圓環磁粉探傷儀) | 這款是環形探頭,工件從中通過.
內徑:150㎜,
中心磁場≥180Oe.
退磁時間:4秒
探頭溫升:≦60°C
工作節拍:建議在長時間連續工作時:充磁時間≦3秒,間隙時間≧5秒 | | | 5 |  | 型號:CED-1000,5000(大型移動式,5000A)
名稱:便攜式磁粉探傷儀(大型移動式) | 這一系列是比較大型的,移動式的磁粉探傷,經典實用.
磁化電流：
AC：0－5000A（有效值）
DC：0－2500A（半波平均值）
重復使用率：≥20%
自動退 | | | 6 |  | 型號:CYD-5000(大型移動式,5000A)
名稱:便攜式磁粉探傷儀(大型移動式) | 這一款也是大型移動式的,
退磁世界短,只需要3秒,銅芯的規格是150mm的.
AC：0－5000A（有效值）
DC：0－2500A（半波平均值）
重復使用率：≥20%
| | | 7 |  | 型號:CBW-3000:半波整流的機型,探測深度可以達到3-4mm
名稱:熒光磁粉探傷機(臥式大型機型,以下均為大型機型) | 半波整流的機型,探測深度可以達到3-4mm
磁化方式：周向、縱向、復合三種磁化方式
周向磁化電流：
AC 0-3000A有效值，連續可調
DC 0-3000A平均值（半 | | | 8 |  | 型號:CDG-2000,4000,9000:這款是通用件,標準件的款式,適合容易夾裝的物件,如果是萬向節,
名稱:熒光磁粉探傷機(通用件,標準件) | 這款是通用件,標準件的款式,適合容易夾裝的物件,如果是萬向節,連桿,曲軸等零件,需要購買同系列的專用夾具型號.
規格有1000,2000,4000,6000,9000A.
周向磁化電流 | | | 9 |  | 型號:CDW-4000(汽車半軸)
名稱:熒光磁粉探傷機 | 這款主要是檢測汽車半軸
周向磁化電流：AC 0-4000A有效值，連續可調
縱向磁化磁勢：AC 0-24000AT，有效值，連續可調
磁化靈敏度：A型2#試片顯示清晰
| | | 10 |  | 型號:CEW-2000,6000,9000:交直流電,探傷深度可以達到3-4mm,一般交流單可以到1-2
名稱:熒光磁粉探傷機 | CEW系列是交直流電,探傷深度可以達到3-4mm,一般交流單可以到1-2mm.
規格有,100,2000,4000,6000,9000A
周向磁化電流：AC 0-6000A有效值，連續 | |
|
|
|
|
|
|
