產品介紹
這款是環形探頭,工件從中通過.
內徑:150㎜,
中心磁場≥180Oe.
退磁時間:4秒
探頭溫升:≦60°C
工作節拍:建議在長時間連續工作時:充磁時間≦3秒,間隙時間≧5秒 |
|
|
|
 |
|

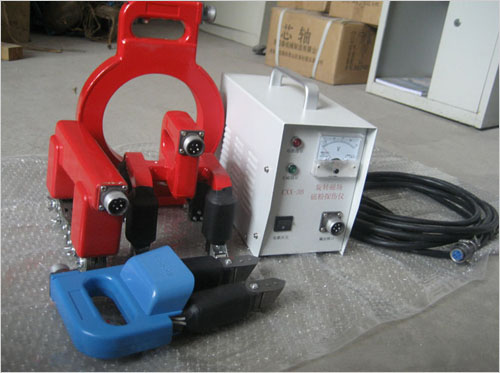

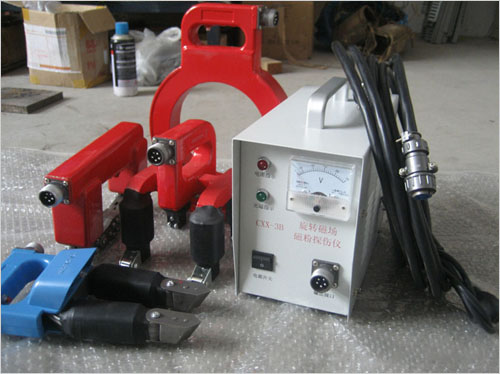

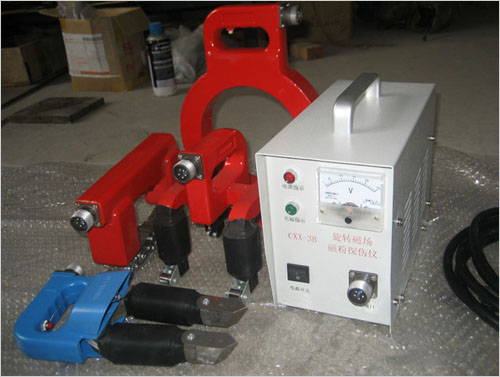

吸收國內外磁粉探傷機的優點，在CDX-4的基礎上，選用新材料、采用新工藝；制造的改進型全電子控制的新型磁粉探傷儀,具有功能齊全、探傷速度快、檢測靈敏度高、操作簡便、故障率低、維修方便等優點；儀器采用外加磁場磁化法，體積小，重量輕，方便攜帶; 高集成化電路使一臺設備兼備原幾種設備的功能；可配備A.D.E.O四種探頭,該儀器輸出電流大小可調,可適應不同靈敏度要求, 交流磁化斷電相位控制，超負荷保護，并具有退磁等功能。
F功能選配
A型探頭：也稱馬蹄磁軛探頭或角焊縫探頭，活動關節斜面磁頭,配有工作燈;對異形面、形狀復雜工件探傷尤其適用.極距:20-160mm;提升力:AC≥4.5kg,DC≥18kg;重量:2.0kg。利用這種探頭制成一臺設備叫馬蹄形磁軛探傷儀或角焊縫探傷儀，探頭利用活關節使用范圍廣。
D型探頭：也稱電磁軛探頭，多種活動關節，磁化強度大。極距：60-220mm，提升力：AC≥5kg，DC≥18kg；重量：2.5kg.獨立利用這種探頭制成的設備叫電磁軛探傷儀，探頭具有導磁高、磁化強度大等特點。
E型探頭：也稱交叉磁軛探頭或旋轉磁場探頭，可一次復合磁化探傷,行走滾輪和工作燈可提高探傷速度.極距:110mm,提升力:AC≥12kg,重量:3.0kg.獨立利用這種探頭制成一臺設備叫旋轉磁場探傷儀，它利用兩只交叉的磁軛采用交流電移相技術，使之產生隨時間變化的合成旋轉磁場，對工件一次復合磁化。探傷速度快、檢測質量高。
O型探頭：也稱環形探頭，內徑:150mm,中心磁場≥180Oe.重量:2.5kg.獨立利用這種探頭制成一臺設備叫環形探傷儀，它是利用線圈通電時產生強磁場的原理設計的，適用于軸棒類、管道類、葉片類等復雜工件的分段探傷或退磁。
技術參數
電源：AC 220V±10% 50HZ 5A
輸出：AC 0-38V 0-12A
退磁時間：4秒
探頭溫升：≤60℃
工作節拍：建議在長時間連續工作時:充磁時間≦3秒；間隙時間≧5秒
儀器重量：約7.5Kg。
| |
 |
|
|
|
|
|
|
| 相關產品
|
| 1 |  | 型號:CDX-1-5(配多個探頭),
名稱:便攜式磁粉探傷儀(手持,移動) | 這款便攜式的,可以總共選配4種探頭:
1)A型探頭:也稱馬蹄磁軛探頭或角焊縫探頭,活極距:20-160㎜;提升力:AC≥4.5㎏,DC≥18㎏
2)D型探頭:也稱電磁軛探頭.極距：60 | | | 2 |  | 型號:CJE-220,CJE-12/220(磁軛,極距50-200mm,提升力28公斤)
名稱:便攜式磁粉探傷儀,微型磁軛探傷儀 | CJE系列微型磁軛探傷儀,是利用磁軛對鐵磁性材料制成的工件進行磁化的輕便微型磁粉探傷設備
充電時間: 8-15 h
電瓶使用時間: 6小時以上
工作間隙時間: 2分鐘開,2 | | | 3 |  | 型號:CJX角焊縫
名稱:便攜式磁粉探傷儀,微型磁軛探傷儀 | 對異形面,形狀復雜工件探傷尤其適用.
極距:20-160mm
提升力:AC≥4.5Kg,DC≥18Kg
退磁時間:4秒
探頭溫升:≦60°C
工作節拍:建議在長時間連續工作時:充磁時間≦3秒,間隙時間≧5秒 | | | 4 |  | 型號:CXX-3B(大圓環探頭檢測,物件通過中間探傷)
名稱:便攜式磁粉探傷儀(旋轉圓環磁粉探傷儀) | 這款是環形探頭,工件從中通過.
內徑:150㎜,
中心磁場≥180Oe.
退磁時間:4秒
探頭溫升:≦60°C
工作節拍:建議在長時間連續工作時:充磁時間≦3秒,間隙時間≧5秒 | | | 5 |  | 型號:CED-1000,5000(大型移動式,5000A)
名稱:便攜式磁粉探傷儀(大型移動式) | 這一系列是比較大型的,移動式的磁粉探傷,經典實用.
磁化電流：
AC：0－5000A（有效值）
DC：0－2500A（半波平均值）
重復使用率：≥20%
自動退 | | | 6 |  | 型號:CYD-5000(大型移動式,5000A)
名稱:便攜式磁粉探傷儀(大型移動式) | 這一款也是大型移動式的,
退磁世界短,只需要3秒,銅芯的規格是150mm的.
AC：0－5000A（有效值）
DC：0－2500A（半波平均值）
重復使用率：≥20%
| | | 7 |  | 型號:CBW-3000:半波整流的機型,探測深度可以達到3-4mm
名稱:熒光磁粉探傷機(臥式大型機型,以下均為大型機型) | 半波整流的機型,探測深度可以達到3-4mm
磁化方式：周向、縱向、復合三種磁化方式
周向磁化電流：
AC 0-3000A有效值，連續可調
DC 0-3000A平均值（半 | | | 8 |  | 型號:CDG-2000,4000,9000:這款是通用件,標準件的款式,適合容易夾裝的物件,如果是萬向節,
名稱:熒光磁粉探傷機(通用件,標準件) | 這款是通用件,標準件的款式,適合容易夾裝的物件,如果是萬向節,連桿,曲軸等零件,需要購買同系列的專用夾具型號.
規格有1000,2000,4000,6000,9000A.
周向磁化電流 | | | 9 |  | 型號:CDW-4000(汽車半軸)
名稱:熒光磁粉探傷機 | 這款主要是檢測汽車半軸
周向磁化電流：AC 0-4000A有效值，連續可調
縱向磁化磁勢：AC 0-24000AT，有效值，連續可調
磁化靈敏度：A型2#試片顯示清晰
| | | 10 |  | 型號:CEW-2000,6000,9000:交直流電,探傷深度可以達到3-4mm,一般交流單可以到1-2
名稱:熒光磁粉探傷機 | CEW系列是交直流電,探傷深度可以達到3-4mm,一般交流單可以到1-2mm.
規格有,100,2000,4000,6000,9000A
周向磁化電流：AC 0-6000A有效值，連續 | |
|
|
|
|
|
|
