儀器特點
·基座選用優質鑄鐵，經長期自然時效處理，穩定性好；

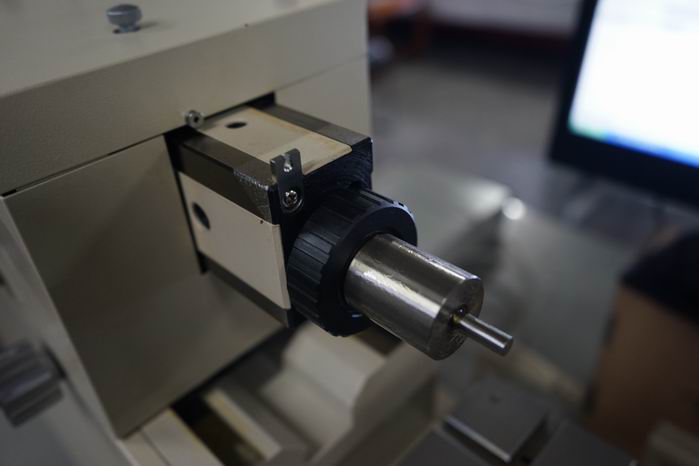

·測量主軸采用優化方形設計，確保測量時運動性能的穩定性；

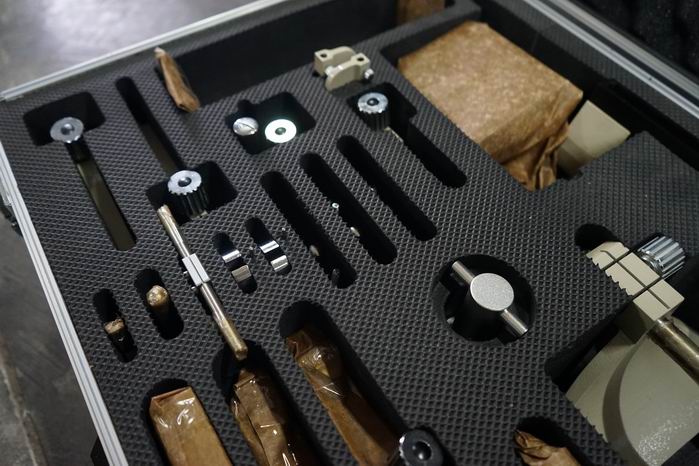

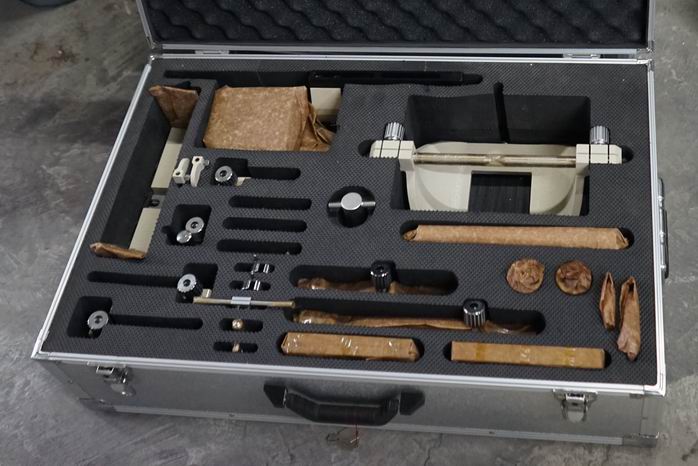

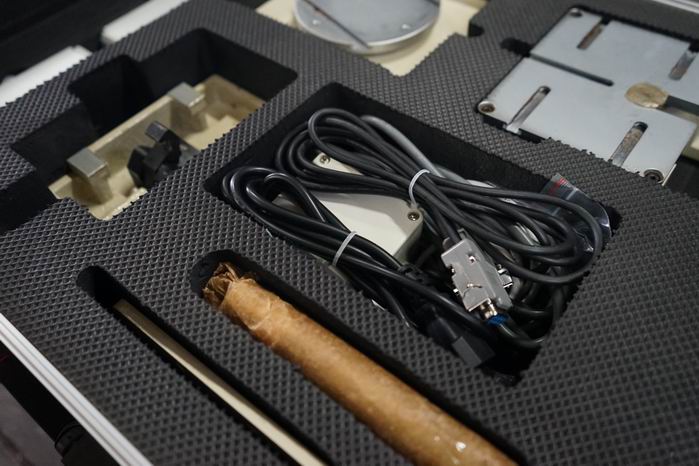

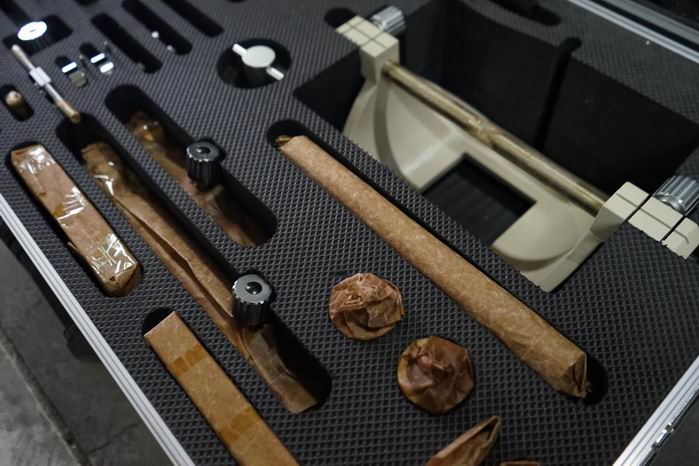

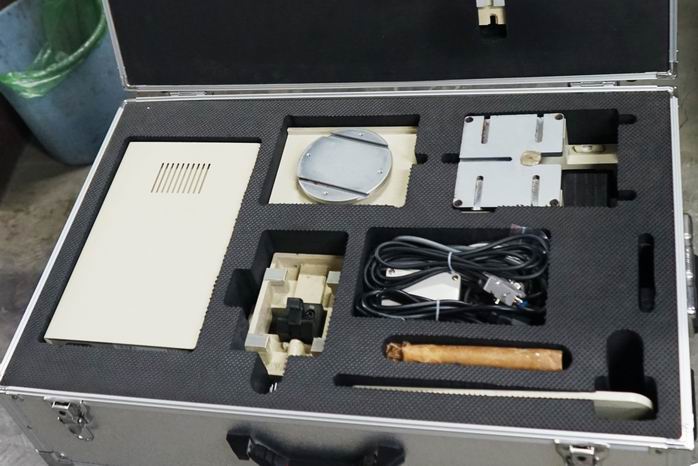

·擁有多種功能強大的附件可選，能滿足不同測量要求；
·光柵照明系統采用低電壓、小電流、體積小、壽命長的紅外發光器件做光源；
·采用了高精密的測量系統，符合阿貝原理，測量精度高；
·軟件功能強大，不僅能對示值誤差進行修正，同時還能自動修正由溫度造成的測量誤差。
儀器用途

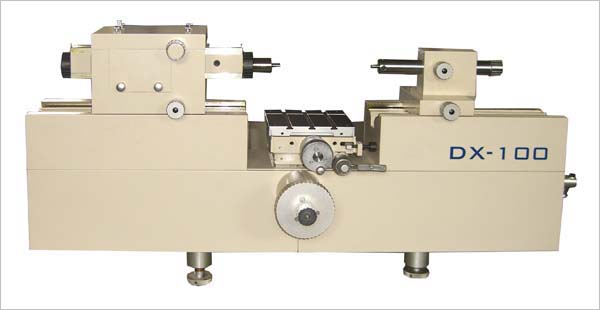

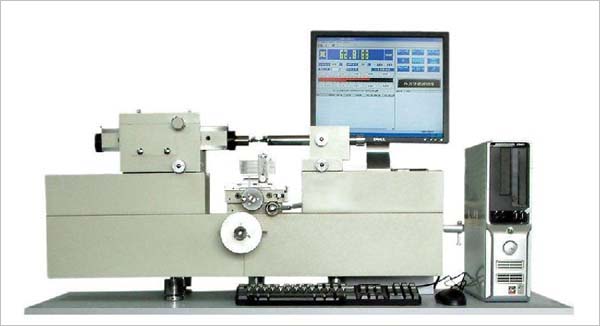

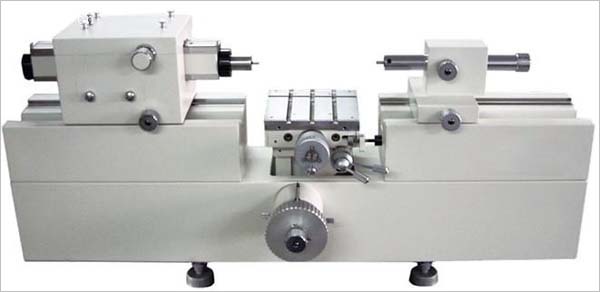

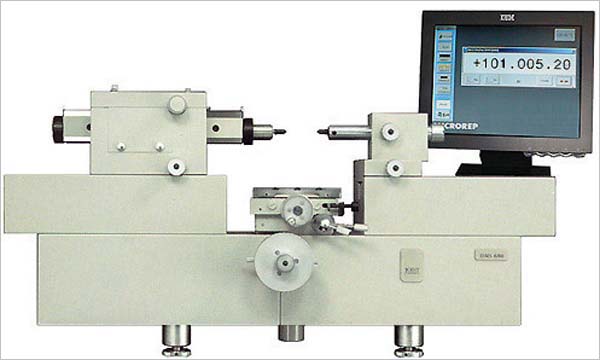

數據處理萬能測長儀是光、機、電、算一體化的長度計量儀器，除可用于對零件的內外尺寸進行絕對測量和比較測量外，還可使用儀器所帶的專用附件組合進行各種特殊測量，該儀器主要應用于機械制造業，工具、量具制造及精密儀器制造等各級計量鑒定部門和企業的計量室。其主要測量對象包括：
（1）光滑圓柱形零件（軸、孔、塞規、環規、卡規、量棒、錐體、光滑圓柱形零件、低等級量塊等；
（2）內螺紋、外螺紋、螺紋塞規、螺紋環規的中徑等。
（3）千分尺、游標卡尺、千分表等量具。
測量范圍
外尺寸：絕對測量0—100 相對測量0—700
內尺寸：使用小測鉤（最大伸入深度12，最大臂厚50）時，10~400
使用大測鉤（最大伸入深度50，最大臂厚85）時，30~430
用電測測鉤：1~60
用萬能測鉤：14~112
內螺紋中徑測量：使用小測鉤時（螺紋小徑13~30）
使用大測鉤時〔螺紋小徑31-（70-臂厚）×2〕
螺距：0.5~6
外螺紋中徑測量：最大200（可定制到270mm），螺距：0.25~6
測量力(N)：0、1.5、2.5
數字顯示當量：0.1um(0.0001mm)
儀器示值變動性：外尺寸測量時，2σ≤0.3μm
內尺寸測量時，2σ≤0.5μm
測量準確度：外尺寸絕對測量時，儀器準確度優于：0.5μm（20℃±0.2℃溫度下）
內尺寸測量時，儀器準確度為1μm
儀器外形尺寸：長×寬×高=990×390×450
儀器凈重：160kg
儀器使用環境：室溫20℃±0.5℃，相對濕度不應超過60%

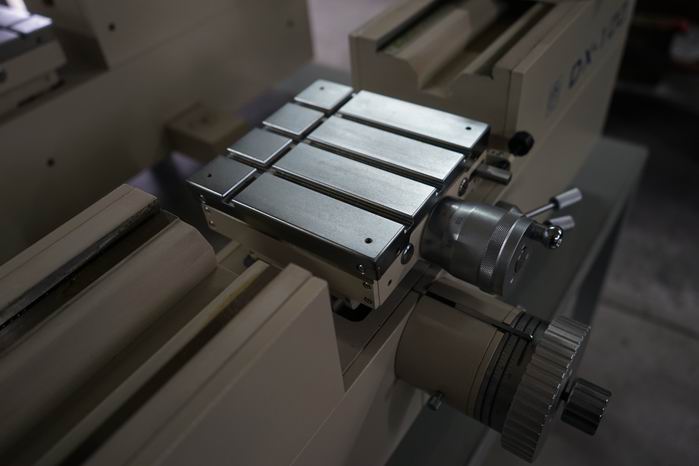

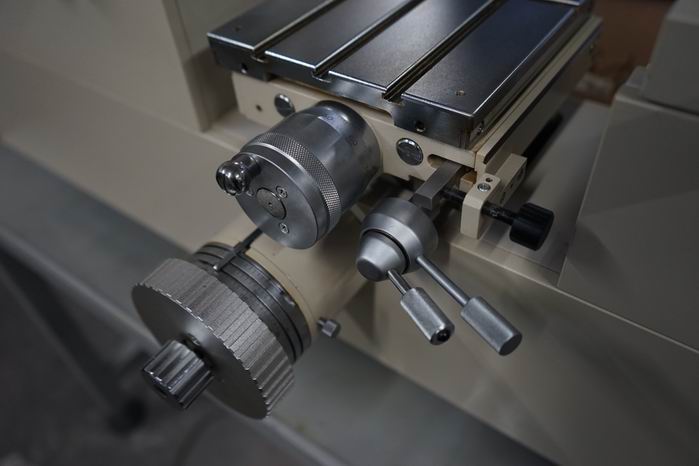

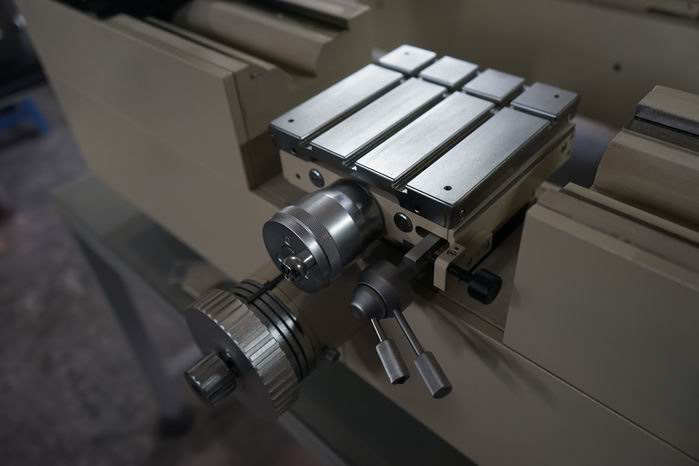

萬能工作臺
安裝面積（mm2）：160×160
高度調節范圍：0~100
橫向行程：25mm
繞Y軸傾斜：±3°
工作臺轉動：±4°
允許荷重：10kg
測帽內徑配合尺寸：φ6H7
測帽桿與測帽內徑配合的外徑尺寸：φ6g6
|
