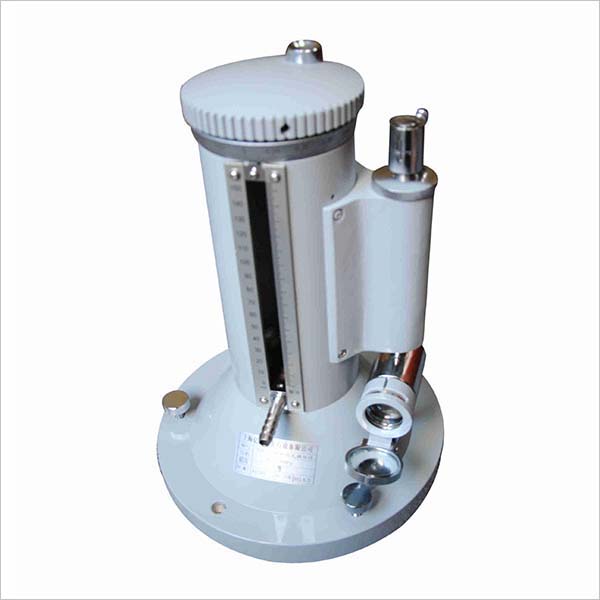

上海BWY-250｜補償式微壓計｜BWY250
一、用途
補償微壓計用于測量非腐蝕性氣體，壓力范圍小于2500Pa的正壓、負壓、及差壓的測量，也可用來校準其它壓力計。
二、結構簡述
補償微壓計由微調部份,水準觀測部分,反光鏡部分及外殼部分組成.
1.微調部分—由刻有200等分的微調盤,固定在長螺桿上,長螺桿動，水匣作上升或下降運動，在水匣靜壓可接嘴上裝有示度準塊，示度準塊在度板及字板中間移動來指示出水匣的位移高度。
2．水準觀測部分—在觀測筒內裝有水準頭，以觀測由動壓管受壓力后觀測筒內液面的變化。
3．反光鏡部分由一個反光鏡固定在鏡殼上，反光鏡面反射觀測筒內的水準頭與液面的接觸情況，使水準頭尖與其倒影的影尖相接表示微壓計讀數調整“基點”
4．外殼部分—由殼體及橫擔支持長螺桿，在殼體上裝有水準泡及調節螺釘，以調節微壓計的螺桿及動壓管的垂直。
三．主要技術指標
1．型號、調節范圍、基本誤差
|
型號 |
YJB-1500 |
YJB-2500 |
|
規格 |
-1500~+1500Pa |
-2500~+2500Pa |
|
最小分度值 |
0.01mm |
0.01mm |
|
基本誤差 |
±0.8Pa |
在負1.5~1.5Kpa范圍內：±0.8Pa
在負2.5~<負1.5Kpa范內：±1.3Pa 或在>
1.5~2.5KPa |
|
外形尺寸
（D×H） |
230×322mm |
230×422mm |
|
重量 |
5kg |
8kg |
|
精度等級 |
二等標準 |
|
工作環境 |
溫度20±5℃ |
1.微調部分—由刻有200等分的微調盤,固定在長螺桿上,長螺桿動，水匣作上升或下降運動，在水匣靜壓可接嘴上裝有示度準塊，示度準塊在度板及字板中間移動來指示出水匣的位移高度。補償式微壓計YJB2500
2．水準觀測部分—在觀測筒內裝有水準頭，以觀測由動壓管受壓力后觀測筒內液面的變化。
3．反光鏡部分由一個反光鏡固定在鏡殼上，反光鏡面反射觀測筒內的水準頭與液面的接觸情況，使水準頭尖與其倒影的影尖相接表示微壓計讀數調整“基點”
4．外殼部分—由殼體及橫擔支持長螺桿，在殼體上裝有水準泡及調節螺釘，以調節微壓計的螺桿及動壓管的垂直。
