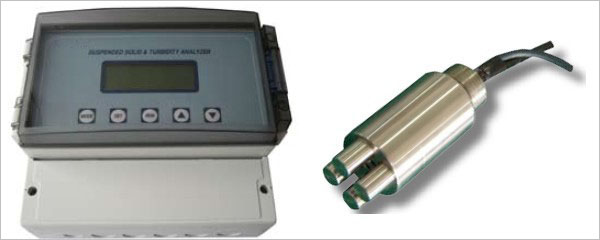

G100型懸浮物濃度計是為測量市政污水和工業廢水處理過程中水中的懸浮固體濃度而設計的在線監測儀表。可應用于檢測活性污泥和生化處理過程的污泥濃度變化，提供連續、準確的測量結果。
采用優質的多光束相互補償技術，能夠消除傳感器光窗粘污造成的測量誤差，明顯地提高測量精度，減少了維護工作量，提高了工作可靠性，特別適用于污水處理領域惡劣的工況。
此外，傳感器帶有空氣吹掃清洗功能，通過外接壓縮空氣可以實現儀器儀表的自動定時清洗功能。
產品特點
·優質的多光束相互補償技術，消除光窗粘污造成的測量誤差；
·空氣自清洗功能，基本免維護；
·測量方式自動轉換適應大量程范圍；
·氣泡自動消除功能，可用于曝氣池；
·大屏幕液晶顯示，可顯示趨勢線；
·測量單位g/l或mg/l可現場選擇；
·浸沒式傳感器適合池壁安裝；
·插入式傳感器適合管道安裝；
·中文菜單，操作簡便；
·4-20mA隔離電流輸出；
·可選現場總線接口；
·設定限值報警和故障報警繼電器輸出。
應用領域
·給水池
·沉淀池
·污水處理廠
·進水口、出水口、曝氣池、回流污泥、初沉池、二沉池、濃縮池、污泥脫水等。
·造紙廠
·紙漿濃度
·洗煤廠
·沉淀池
·電力
·灰漿沉淀池
技術參數
量程：0～5000mg/l0～20g/l0～50g/l
分辨率：1mg/l或0.01g/l
準確度:+1%FS
標定：出廠標定，可現場校準
顯示：LCD液晶顯示日期時間，測量值，歷史趨勢線等
模擬輸出：隔離4～20mA，最大負載500Ω
繼電器輸出：2個控制固體繼電器輸出，1個報警固體繼電器輸出
繼電器容量：2A，250VAC
數字接口：RS-232或RS-485
工作電源：220VAC+10%,50Hz24VDC+10%（可選）
工作原理
光源發出的紅外光透過被測懸浮物后照射在接收元件上。光線經過被測物吸收、反射和散射后僅有一小部分光線透射過去。透射光的透射率與被測污水懸浮固體含量之間關系，可以用朗伯特-比爾定律來描述，lnS=C-K*MLSS,HT-MLSS表示懸浮固體含量，K、C都是常數。所以通過測量透射光的透射率就可以計算出懸浮物濃度。
常規的單光束測量法容易受到光窗粘污等因素的影響，我們研究的多光束自動補償法通過兩個發射器和兩個接收器產生一系列光路，得到一組數據，通過比較計算這些數據可以自動消除光窗粘污、溫度變化、器件老化等影響，實現穩定、準確的測量。

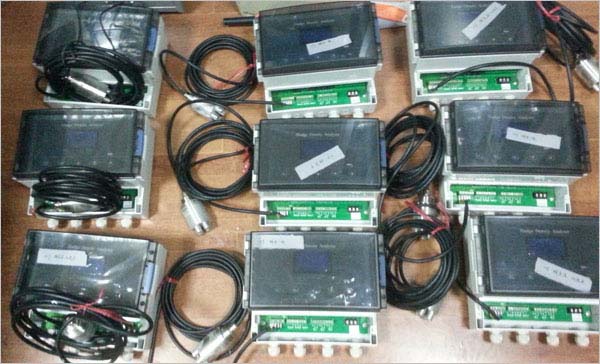

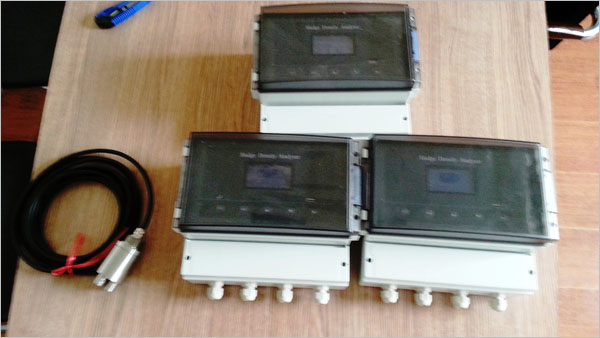

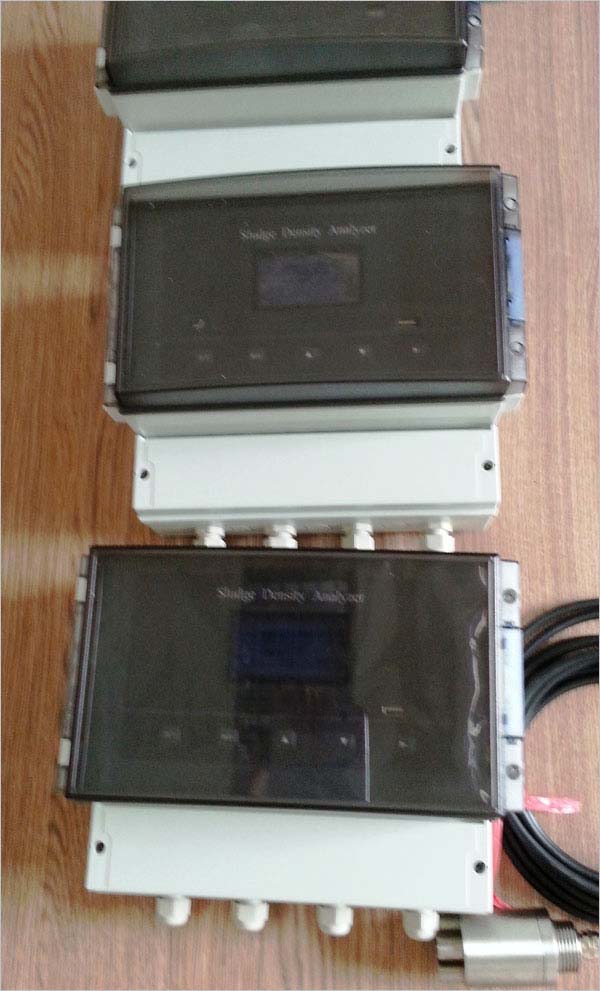

變送器側視現場安裝
|
|
|
|

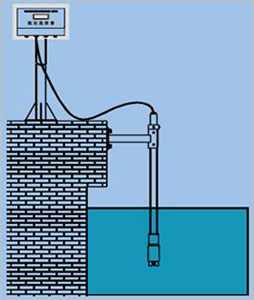

浸沒式安裝方式
浸沒式傳感器的最小浸沒深度為30cm，或者浸沒至取樣時通常所達到的深度，并避免強光直射。 |

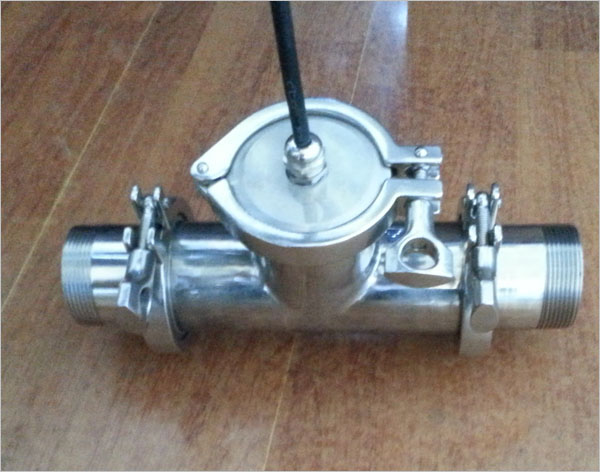

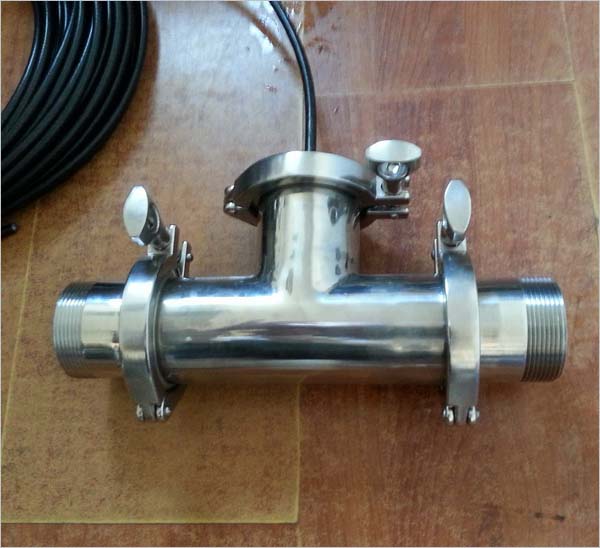

插入式探頭安裝方式
插入式傳感器應該安裝于上向流管路部分，如果不能實現，則推薦安裝在水平管路底部中心45°～90°角度處。注意不要將其安裝在下向流管路、水平管路的頂端或者底端等位置。 |
|
