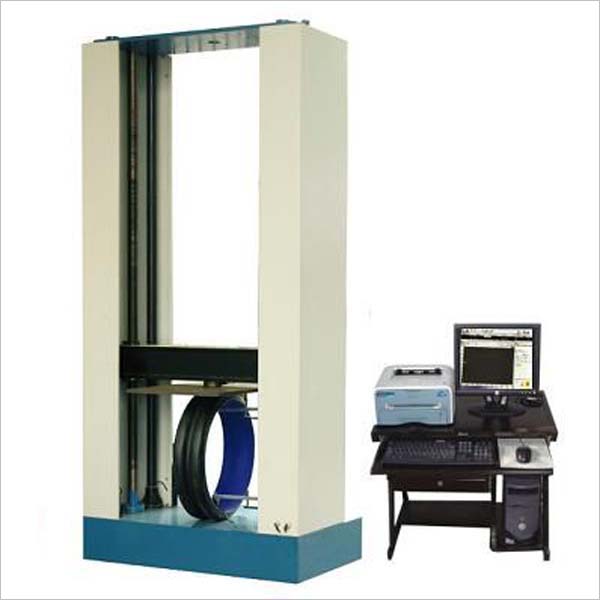

WHW-100型微機控制環剛度試驗機是電子技術與機械傳動相結合的新型材料試驗機，它具有寬廣準確的加載速度和測力范圍，對載荷、變形、位移的測量和控制有較高的精度和靈敏度，還可以進行等速加載、等速位移的自動控制試驗。
主要功能
該系列環剛度試驗機主要適用于各種管環剛度測試試驗，滿足一系列相關試驗標準。可加配電子萬能試驗機夾具，實現電子萬能試驗機相關功能。
滿足標準
試驗機標準：電子萬能試驗機GB/T16491-1996；
滿足的試驗方法標準：
GB/T9647-2003《熱塑性塑料管材環剛度的測定》
GB/T19472.1-2004《埋地用聚乙稀（PE）結構壁管道系統第1部分：聚乙稀雙壁波紋管材》
GB/T19472.2-2004《埋地用聚乙稀（PE）結構壁管道系統第2部分：聚乙稀雙壁波紋管材》
GB/T16800-1997《排水用芯層發泡硬聚氯乙烯（PVC-U）管材》
GB/T18477-2001《埋地排水用硬聚氯乙烯（PVC-U）雙壁波紋管材》
GB/T21238-2008《玻璃纖維增強塑料夾砂管》
GB/T165-2002《高密度聚乙烯纏繞壁結構管材》
GB/T838-1998《玻璃纖維纏繞增強熱固性樹脂夾砂壓力管》
GB/T16491、GB/T5836等標準的規定
應用行業
計量質檢；橡膠塑料；冶金鋼鐵；機械制造；電子電器；汽車生產；紡織化纖；電線電纜；包裝材料和食品；儀器儀表；醫療器械；民用核能；民用航空；高等院校；科研實驗所；商檢仲裁、技術監督部門；建材陶瓷；石油化工；其它行業。
技術參數
最大試驗力：100kN
測量范圍：最大試驗力的2%—100%
試驗機精度級別：1級
試驗力準確度：優于示值的±1%
位移測量：分辨率為0.01mm
變形準確度：優于±1%
調速范圍：1-200mm/min
試驗有效空間：0-3000mm
壓縮空間：0-3000mm
壓盤尺寸：根據管徑的尺寸定做
主機形式：門式框架結構
重量：約950Kg
工作環境：室溫～45℃，濕度20%～80%
主要特點
1：采用高速DSP平臺，其高集成度、強大的控制、數據處理能力、高可靠性，是采用其它處理器的試驗機所無法比擬的。
2：采用全數字、三閉環（力、變形、位移）控制系統，實現力、變形、位移全數字三閉環控制，各控制環間可自動切換，并在各方式間切換時實現無沖擊平滑過渡。
3：可進行試驗力、變形、位移等速率控制及保持。
4：高精準數據采集系統，高分辨率。
5：系統板采用抗干饒能力強。
6：整個控制系統具有很高的性價比、高可靠性。
7：采用微機控制全試驗過程，實時動態顯示負荷值、位移值、變形值、試驗速度和試驗曲線。
8：采用微機進行數據處理分析，試驗結果可自動保存，試驗結束后可重新調出試驗曲線，通過曲線遍歷重現試驗過程，或進行曲線比較、曲線放大。
9：全中文的Windows平臺下的試驗軟件，具有很強的數據和圖形處理功能，可即時打印出完整的試驗報告和試驗曲線。
10：具備完善的限位保護、超載保護、急停等安全保護功能。
|
