產品介紹
15J系列是非常經典的一款測量顯微鏡

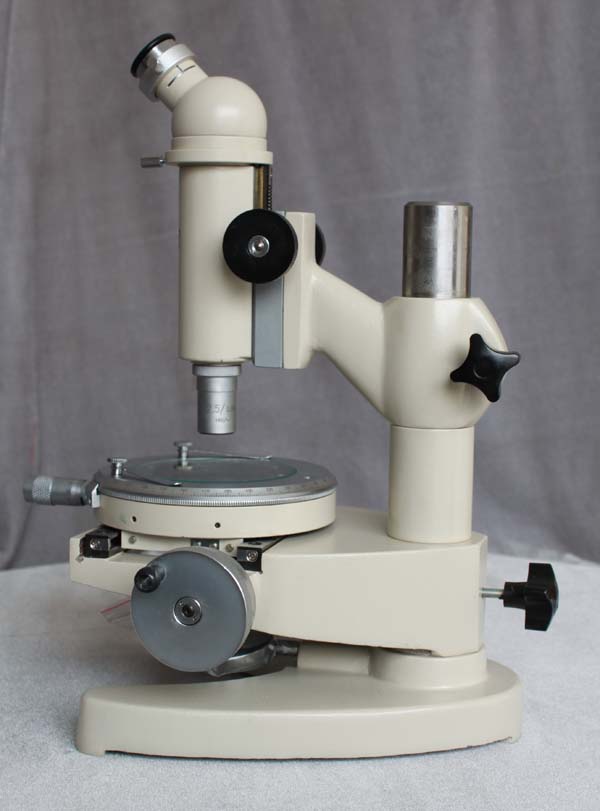

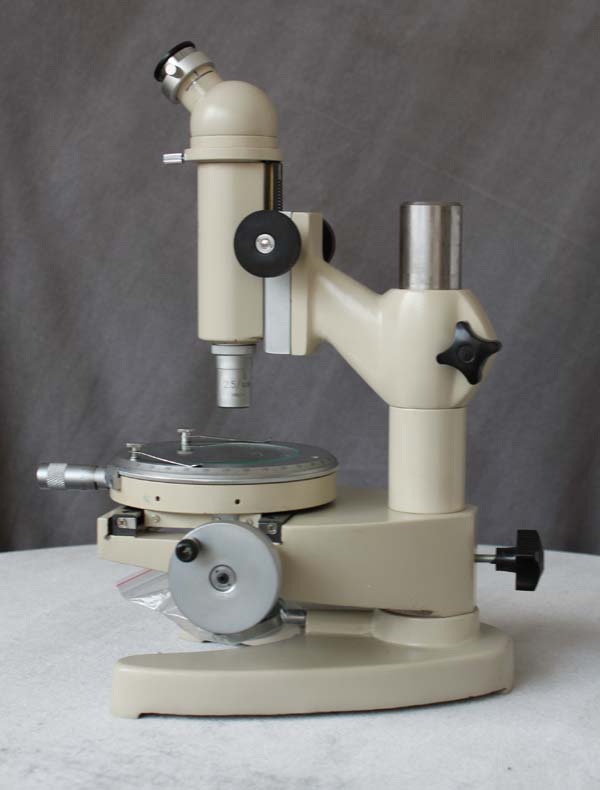

15J: 無光源,機械讀數,性價比測量顯微鏡
15JA: 有下照明,機械讀數

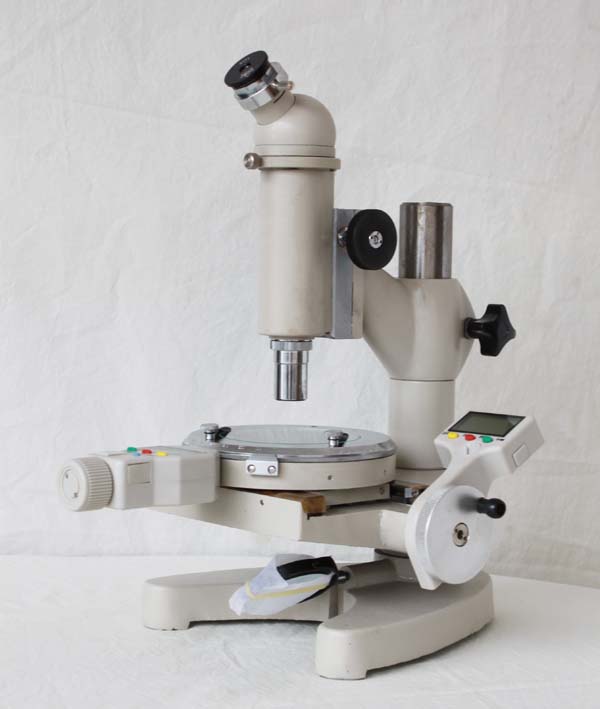

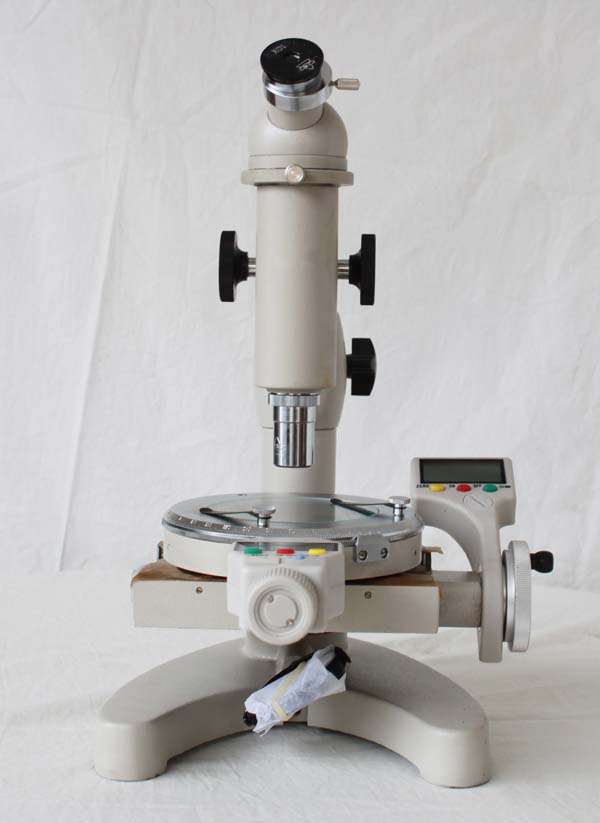

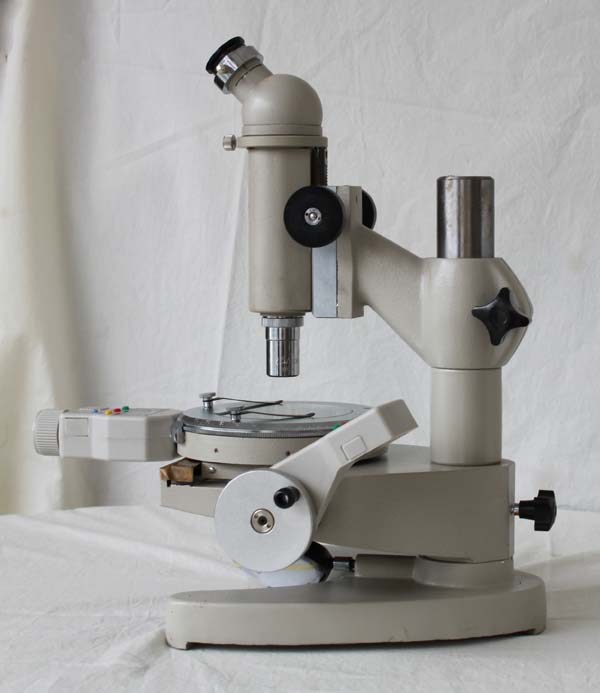

15JE: 本身無光源,可以選購光源.數顯讀數
15JF: 上下光源,液晶數顯讀數
物鏡(放大倍率,數值孔徑,焦距mm)
2.5×, 0.08, 43.4
10×, 0.25, 17.13
目鏡WBF(帶坐標線)放大倍率,焦距mm: 10×,25
工作距離mm: 58.84, 7.81
視場直徑mm: 5.6, 1.4
總放大倍率: 25×, 100×
測量范圍X-Y：50x13mm, 刻度盤分度0-360度,分度值6′
分辨率: 0.001mm （數顯讀數）
測量精度: 儀器示值誤差±（5+L/15）μm L－被測件長度mm
|
|
|
|
 |
|
|

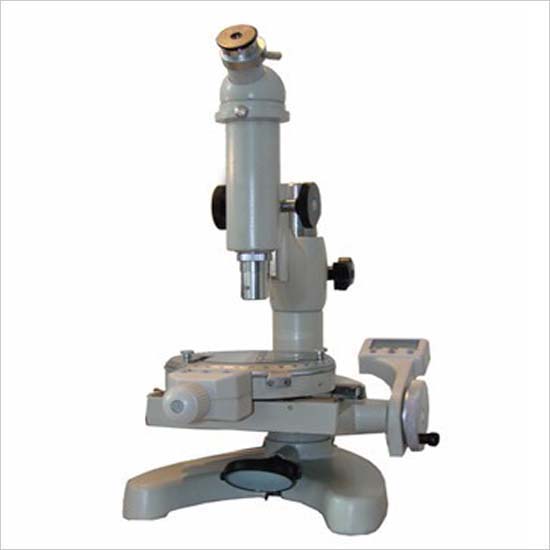

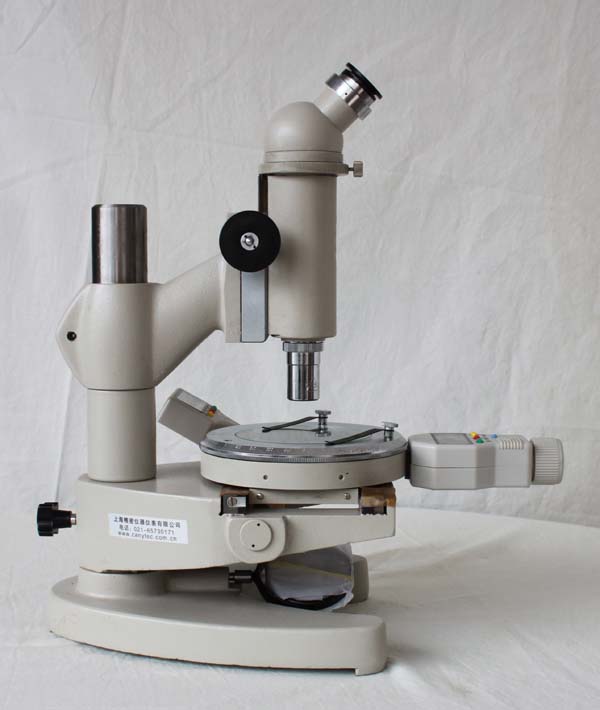

15J、15JE測量顯微鏡
用途： 結構簡單、操作方便和經久耐用的測量顯微鏡，適用范圍廣泛，主要用途如下：
1.坐標中測定長度，例如：孔距、基面距離、刻線寬度、鍵槽寬度、狹縫寬度、內、外圓直徑等。
2.轉動度盤測定角度，例如：樣板、量規鉆孔模板及幾何形狀復雜的零件進行外形和角度測量。
3.用作觀察顯微鏡，以比較法檢查工作表面光潔度、鑒定冶金工業的礦石標本、檢驗纖維及印刷、照相和電子行業的細微作業等。
技術參數
|
物鏡 |
放大倍率/數值孔徑 |
2.5×/0.08 |
10×/0.25 |
|
焦距 |
43.4mm |
17.13mm |
|
目鏡WBF
(帶坐標線) |
放大倍率 |
10× |
|
焦距 |
25mm |
|
工作距離 |
58.84mm |
7.81mm |
|
視場直徑 |
5.6mm |
1.4mm |
|
總放大倍率 |
25× |
100× |
|
測量工作臺 |
測量范圍X-Y：50x13mm 刻度盤分度0o-360o 分度值6′ |
|
分辨率 |
15J |
0.01mm （測微鼓讀數） |
|
15JE |
0.001mm （數顯讀數） |
|
測量精度 |
儀器示值誤差±（5+L/15）μm L－被測件長度mm （包括測量誤差和儀器系統誤差） |
|
儀器尺寸 |
測量工作臺直徑120mm
玻璃工作臺直徑80mm
測量臺面到物鏡距離80mm |
|
包裝規格 |
重量10Kg
體積325x262x220mm |

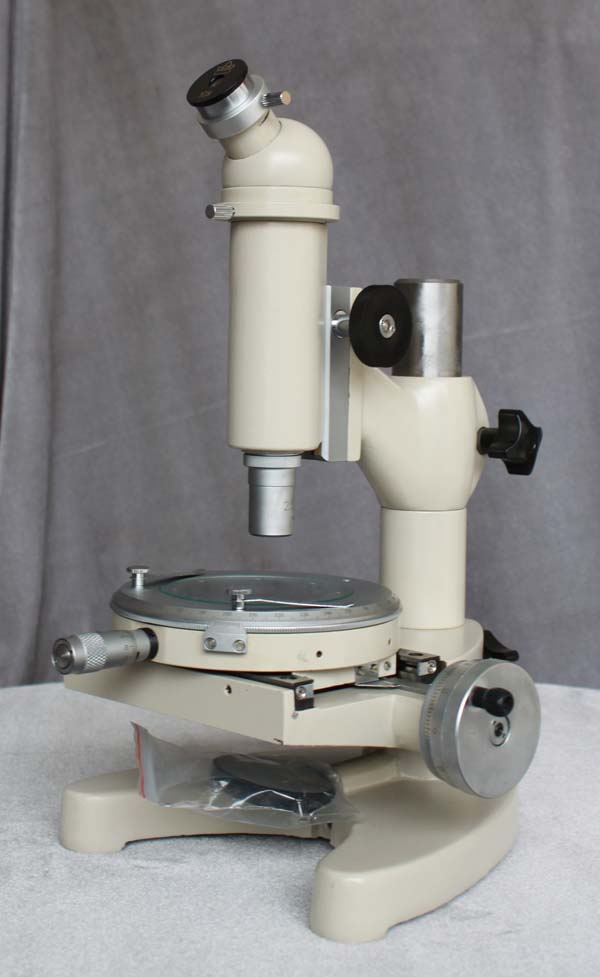

15JA測量顯微鏡
15J型測量顯微鏡是光學計量儀器之一種，它的結構簡單，操作方便，適用范圍極廣，主要用途如下：
1.直角座標中測定長度，例如測定孔距，基面距離，刻線距離，刻線寬度，鍵槽
寬度，狹縫寬度，通孔圓直徑等等。
2.轉動度盤測定角度，例如對刻度盤，樣板、量規，鉆孔模板及幾何形狀復雜的零件進行角度測量。
3.用作觀察顯微鏡，以比較檢查工作表面光潔度，鑒定冶金工業的礦石標本。檢定印刷照相制版，檢驗紡織纖維等。
技術參數
|
物鏡 |
放大倍數 |
2.5X |
10X |
|
焦距(毫米） |
43.40 |
17.13 |
|
目鏡 |
放大倍數 |
10X |
|
焦距(毫米） |
25.00 |
|
顯微鏡放大倍數 |
25X |
100X |
|
工作距離（毫米） |
58.84 |
7.81 |
|
視場直徑（毫米） |
5.6 |
1.4 |
x軸移動測量范圍： 50毫米
y軸移動測量范圍： 13毫米
測微器分度值： 0.01毫米
測量臺轉動范圍： 不限
測量臺刻度盤分度范圍： 0° - 360°
測量臺刻度盤之分度值： 1°
測量臺刻度盤游標讀數示值： 6'
照明方式：反射光(自然光)
測量精度：儀器值誤差(5+L/15)微米
儀器示值誤差：包括測量誤差與儀器系統誤差。
注：測量地點溫度變化(20 ± 3）C；L—被測件長度（毫米）
儀器之主要尺寸： 測量臺與物鏡間之最大距離：80毫米
測量工作臺直徑： 120毫米
儀器外形尺寸： 高325*長262*寬220毫米
儀器重量級： 約10.6公斤
顯微鏡的目鏡管同棱鏡成為一體繞垂軸旋轉，顯微鏡可由調焦手輪進行上下調焦

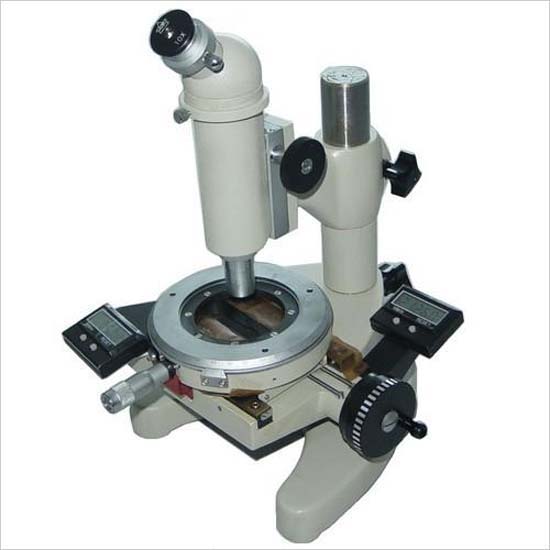

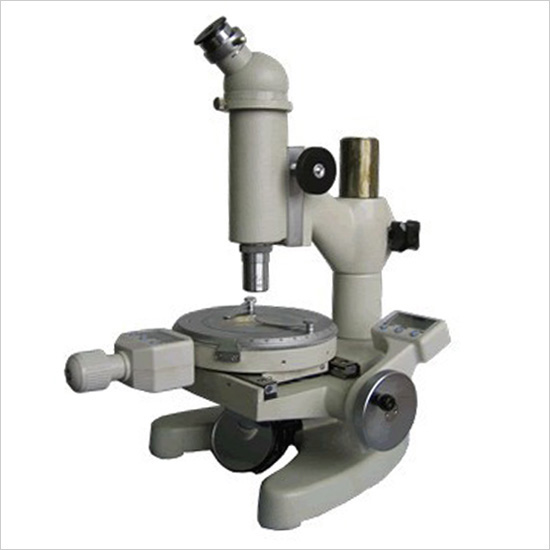

15JF測量顯微鏡
|
|
 |
|
|
|
|
|
|
