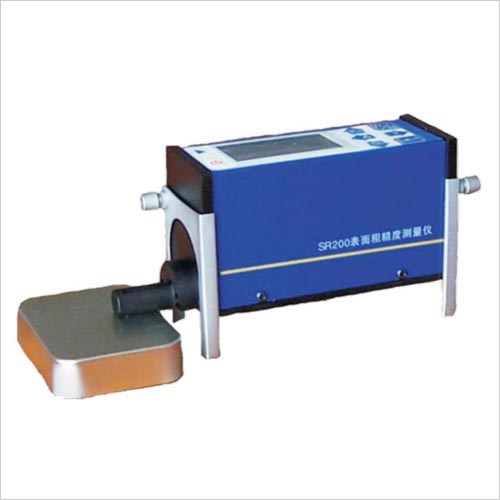

產品介紹
這款是高精度的便攜式,是常銷產品.
Z軸（垂直): 160μm
X軸（水平): 17.5mm
Z軸（垂直): 0．01μm/±20μm, 0．02μm/±40μm, 0．04μm/±80μm
參數: Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、RSk、R3z、Rmax、Rpc、Rmr、RK、RpK、RvK、Mr1、Mr2、
標準: ISO,ANSI,DIN,JIS
圖形: 粗糙度輪廓，支承率曲線，直接輪廓取樣長度(lr): 0.25，0.8，2.5 （mm）
評定長度（ln): Ln= lr×n n=1-5
示值誤差: 不大于±10%
示值變動性: 不大于6%
|
|
|
|
 |
|
表面粗糙度測量儀是適合于生產環境和移動測量需要的一種手持式儀器，適用于生產現場，科研實驗室，工廠計量室，更重要的是這款儀器增加了測量發動機缸體內表面平臺網紋的專用參數，因此它還可以廣泛應用于汽車、航空、摩托車等發動機生產企業。它操作簡便，功能完整，測量快捷，精度穩定，攜帶方便，能測量國際標準的主要參數，本儀器完整嚴格執行了國際標準。
技術參數
|
型號 |
TR200 |
TR210 |
TR220 |
|
測量參數 |
Ra、Ry、Rq、Rz、Rt、Rp、Rv、RSm、RS、R3z、RSk、Rmax、Rmr |
Ra、Rz、Rt |
Ra、Rz、Ry、Rq、Rp、Rv、Rz（JIS）、Rmax、R3z、RSk、RS、RSm、RPc、Rk、Rpk、Rvk、Mr1、Mr2 |
|
測量范圍 |
±20μm、±40μm、±80μm |
|
最高顯示分辨率 |
0.001μm |
|
濾波方式 |
RC、PC-RC、GAUSS、D-P |
|
取樣長度 |
0.25mm、0.8mm、2.5mm |
|
評定長度 |
1L~5L（可選），L為取樣長度 |
5L，L為取樣長度 |
1L~5L（可選），L為取樣長度 |
|
示值誤差 |
≤±10% |
|
示值變動性 |
±6% |
|
針尖角度 |
90° |
|
顯示方式 |
128×64點陣液晶 |
|
工作環境 |
溫度:0℃~40℃，相對濕度:＜90% |
|
重量 |
約440g |
|
外形尺寸 |
119×47×65mm |
|
標準 |
ISO、DIN、ANSI、JIS |
ISO、GB |
ISO、DIN、ANSI、JIS |
|
標準配置 |
主機、標準傳感器、電源適配器、多刻線樣板、傳感器護套、支架 |
|
可選配 |
曲面傳感器、小孔傳感器、溝槽/深槽傳感器、測量平臺、打印機、接長桿、V型塊、軟件 |
| |
 |
|
|
|
|
|
|
