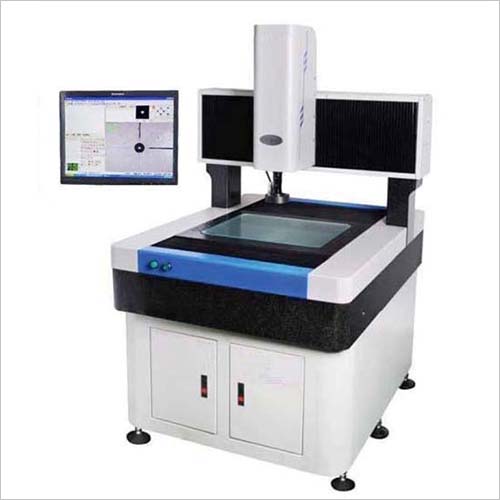

JMCNC5040H 型全自動光學影像測量儀是上海精密公司積累多年測量儀器研發經驗,推出的小行程全自動光學影像測量儀。機構采用專業傳動模組、模塊化設計；鏡頭采用自動變焦影像模組；軟件方面采用人性化設計，使得新款CNC 光學影像測量儀比傳統CNC 更穩定、更方便、更專業。
CNC 全自動光學影像測量儀采用高精度00 級的花崗石結構作為機身的支架，配合高精度工作臺，確保機架穩定可靠，測量精度高，三軸均采用高性能的伺服馬達系統，運行控制均由專用的高速32 位控制器進行，確保高可靠性的高速測量。
技術參數
有效測量行程(X,Y) ：500mm×400 mm
Z 軸調焦升降測量范圍：≤200mm
光學尺分辨率：0.5um
X、Y 軸坐標示值誤差：U≤(3+L/200)μm
金屬臺面尺寸：700mm*600mm
玻璃臺尺寸：530mm×430mm
承載重量：25 kg
影像系統： 日本 SONY/日本TEO彩色分辨率工業攝像機 CCD，
物鏡：美國 NAVITAR 鏡頭可連續變，光學倍率 0.7×-4.5×
視頻總倍率：約30X～190X
工作距離：95mm
光柵尺：高精度精密光柵尺,分辨率 0.0005mm
照明系統：程控可調 LED 表面光和底光
傳動方式：X、Y、Z 軸均采用馬達驅動滾珠絲桿傳動的型式
操作方式： 三軸高性能伺服電機，雙重閉環控制系統，三軸運動速度最高可達： 1500mm/min 三軸定位精度： 0.001mm
主機外形尺約：900*1200*1650 mm
機臺底座：高精度花崗巖精度 00 級
儀器總重：約 1060kg
測量測軟件：全自動測量軟件
數據輸出：測量數據 Word、Excel
物件放大攝像圖形(bmp、jpg)、二維圖形 AutoCAD(dxf)
簡單 SPC 分析，數據 Word(doc 格式)、Excel(xls 格式)
電源：AC 220±5V、50Hz 使用環境：溫濕度 20±3 ℃， 35%-65%
軟件功能
測控軟件擁有完善的2D幾何測量功能，與同類軟提供了快捷方便的本土化服務。
測控軟件功能強大、高精度、運行穩定可靠、各個操作界面簡單直觀。
1、自動抓取測量功能(自動捕捉點、線、圓，圓弧等)
將工件放置在軟件主界面中時，只需選取相應的繪圖命令，軟件智能精準地自動繪出工件實時影像中的線、圓等圖元，這種繪圖方法較肉眼取點更精準更快速，而且避免了人為誤差。
A點選圓功能：點擊相應的區域(如圓內任意區域)，該功能會自動擴展，找到合適的邊界點并生成圖元。
B自動測繪工具面板：包括基本的框選直線、框選圓、框選橢圓、框選弧、點選圓、線選點等多項智能測繪功能。
2、測控軟件具備了多樣式、人性化的功能
A 客戶根據需要設置客戶坐標(相對坐標系)，可以使用多種方式進行客戶坐標的設置。待檢測件不需擺正，即可完成測量工作。
B 具有自動保存功能，可根據需要設定自動保存的時間，以防止突然斷電等突發情況。
C提供簡體中文、繁體中文、英文操作環境，并可快速切換。
D 多種輸出格式選擇，如：DXF、Word、Excel .CAD等。
E可選擇性輸出數據與圖像文檔。
F具有SPC統計分析功能，方便用戶對測量數據進行統計分析。
G可以直接在影像區對圖像中的元素進行標注。
H具有兩線相切弧工具，可用于確定線弧切點等功用。
J測控軟件還提供對焦輔助功能(對焦指示器)，光源調節輔助功能(亮度指示器,極大提高了操作效率。
3、地圖功能
人性化的地圖導航功能可以幫助你在大工件上快速定位局部位置，縮短了操作需要的尋找時間。打開地圖可以虛擬測量或導航。
4、全自動及手動CNC測量
CNC編程測量分為全自動和手動模式，在全自動CNC模式下，進行大批量工件檢測時，只需要對測量過程進行一次編程即可自動進行多次全自動重復測量。對于手動工作臺采用手動CNC模式，可實現模擬CNC的自動測量功能，提高工作效率。
5、圖紙比對
打開CAD設計圖紙，與實際影像不吻合，使用圖紙比對中的擺正功能可以將打開的圖紙與影像重合。使用擺正后的圖形，可以進行測量或做簡單比對。
6、SPC統計
內置SPC（統計過程控制)功能，可以在測量后讀取指定的測量數據，生成X-R、Xm-R等控制圖，并計算最大值，最小值、平均值、標準差、偏移值、Ca、Cp、Cpk等統計系數。SPC數據的采集在圖元數據區中，在您想要采集的數據上雙擊左鍵就會彈出數據采集框：如圖所表示，就可以進行數據采集了。 然后彈出數據采集設置窗口，在這里可以輸入設定標準值，以及數據的上、下限，點擊“確定”之后數據就會變為紅色，表明數據被SPC進行了采集，如圖： 這樣繼續進行統計數據，當統計到足夠多的數據時候再次點擊切換到SPC窗口，可以看到各種SPC數據已經生成（下圖是制程圖）SPC數據的圖表分析圖包括Ca、Cp、Cpk值以及涉及到品管部門需要的數據，用戶可以通過顏色判斷數據是否合格。
7、測量范圍
產品二維平面的：長、寬、R角、弧度、直徑、半徑、倒角、行位公差、圓柱外徑/內徑、
圓錐的頂角、球直徑、圓柱外直徑（無垂直橫截面）、圓柱內直徑、圓柱度、圓柱垂直度
同軸度等。
|
