帶圖像分析自動轉塔維氏硬度計JMHV-30ZCCD是由精密機械，光學系統和先進技術萃合而成的材料硬度測量儀器。本產品是光機電一體化的高新技術產品，它具有測試點自動定位準確，良好的可靠性，可操作性，是小負荷維氏硬度計的升級換代產品。該機采用計算機軟件編程，高倍率光學測量系統，光電傳感等技術，通過軟鍵輸入，能調節測量光源的強弱，選擇測試方法與硬度對照表、保持時間，文件號與儲存等，在電腦上能顯示試驗方法、試驗力，測量壓痕長度、硬度值、試驗力保持時間，測量次數，并能鍵入年、月、日期，試驗結果和數據處理等，可通過打印機輸出報告；
硬度計特征、優點
·光學系統像質清晰，高清晰顯示出壓痕。
·精密定位系統，壓頭和物鏡自動轉換定位準確，連續打壓痕始終在中心無絲毫差異。
·精度符合：中國國家標準 GB/T 4340.2-1999國際標準ISO 6507。
圖像測量軟件功能
數據處理軟件與圖像測試軟件兼容并進行壓痕測量，數據分類，統計，儲存及輸出，軟件自動顯示壓痕測試結果曲線 ，深度曲線，誤差統計等.

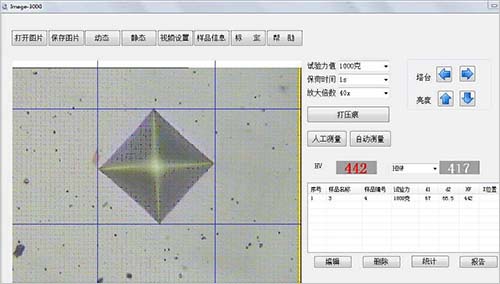

1、 圖像分析軟件：測量和記錄壓痕與硬度值
2、 可測試表面處理層深度及硬度梯度，如淬火層等
3、 可繪制深度與硬度梯度坐標曲線圖
4、 準確確定和設置壓痕位置與試樣邊緣的距離
5、 可以進行標尺轉換
6、 圖像輸出：打印機能完成圖像定倍打印及文本的保存、打印等操作
7、 可以作連續加載后連續讀取壓痕的連續試驗，并且可以進行每次加載荷和每次讀取壓痕的逐次實驗。
8、 采用了觀察方便的CCD攝像頭、視頻線，可在顯示器上直接觀察測量壓痕，用鼠標測量準確度高。
9、 對于設定試驗條件，顯示結果等均可清楚快捷地操作及顯示。
10、通過測量軟件，可用計算機進行操作方便，實現單點測量可隨機測量多點、統計測量數據。
技術參數
|
型號 |
JMHV-30ZCCD |
|
物鏡/壓頭切換 |
自動 |
|
試驗力 |
1，3，5，10 ，20，30(kg) |
|
加荷方式 |
程控自動加荷,保荷和卸荷 |
|
保荷時間 |
5–60 sec |
|
硬度測量范圍 |
5HV – 3000HV以上 |
|
總放大倍率 |
物鏡: 10 x ；測量目鏡: 10x；總倍率: 100x（測量用） |
|
最小檢測單位 |
1.0µm |
|
X-Y測試臺 |
尺寸：100×100mm；最大移動：25×25 mm；最小讀數：1/100mm |
|
光路切換 |
雙光通道（測量/攝影切換） |
|
測量讀數方式 |
用軟件進行測量，也可用目鏡測量 |
|
硬度測試軟件及數據輸出 |
顯示：試驗力，保荷時間，D1, D2, HV硬度值，平均值，分散度，標準偏差，提供HB, HRC, HRA, HR15N, HE30N, HR45N,等換算值，硬度梯度曲線圖等。 |
|
用標準尺或用硬度塊對硬度值進行準確校準。 |
|
對試驗力偏差引起的硬度值誤差進行自動修正。 |
|
可獲得指定放大倍數的圖像，提供Excel格式的報告。 |
|
軟件系統 |
支持WINXP或WIN7操作系統，中文操作界面，支持彩色打印機輸出 |
|
1024×768分辨率顯示器 32位彩色監視器1024x600 |
|
試件最大高度 |
160mm |
|
執行標準(或參照) |
中國國家標準 GB/T 4340國際標準ISO 6507 |
|
電源 /光源 |
220 VAC, 50/60 Hz/鹵素燈光源 |
|
尺寸 |
主機尺寸520×230×650 cm |
|
凈重 |
約40kg |
|
